籠型轉子與繞線轉子相比，質量安全性相對較好，但籠型轉子在頻繁啟動、轉動慣量大的情況下也會出現(xiàn)質量問題。
相對而言，鑄鋁轉子質量可靠性更好，轉子條與轉子鐵芯耦合性好，電機啟動時的抗發(fā)熱能力強。但是，鑄鋁過程中出現(xiàn)的縮孔、薄帶等質量缺陷，以及轉子發(fā)熱導致的導條脫落，是不可忽視的，尤其是在導條材質差、鑄鋁工藝不好的情況下。

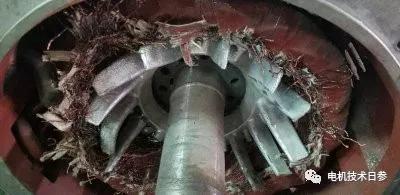

鑄鋁轉子出現(xiàn)問題時，一般可以從轉子外表面分析等一些質量現(xiàn)象來判斷。轉子有斷條時，受熱嚴重，轉子表面局部或全部會有明顯的藍色現(xiàn)象。嚴重時有熱鋁流形成的小鋁珠，多出現(xiàn)在導桿中間。鑄鋁轉子發(fā)熱時，轉子端環(huán)會變形，嚴重時轉子端風葉會徑向甩出，損壞定子繞組。
用于雙鼠籠轉子、深槽轉子、瓶式轉子等。用于改善起動性能，一旦轉子棒斷裂，斷裂位置大多發(fā)生在端環(huán)的焊接位置附近。轉子籠條斷裂是由于長期熱應力、交變電磁力、離心力和切向應力等反復作用的結果。導桿會產(chǎn)生彎曲和疲勞損傷，籠條和端環(huán)最容易出現(xiàn)問題。電機啟動過程中，由于集膚效應，轉子條受熱不均勻，轉子籠條受到朝向軸線的彎曲應力；當電機正常運行時，轉子桿和端環(huán)受到離心力的作用，桿產(chǎn)生遠離軸線的彎曲應力，會威脅轉子桿兩端的可靠性。
為了提高轉子的焊接質量，中頻釬焊技術已逐漸應用于大型轉子的焊接工藝中。
以上非官方內容僅代表個人觀點。
