線圈和繞組的結構設計既要滿足電氣性能和溫升極限的要求，又要注意電磁線和絕緣材料的經濟合理使用，結構簡單，制造方便，即要有良好的工藝性。為了實現更好的可制造性和可靠性，在早期必須考慮一些控制點。對于這樣的問題，女士參與分享一些內容。

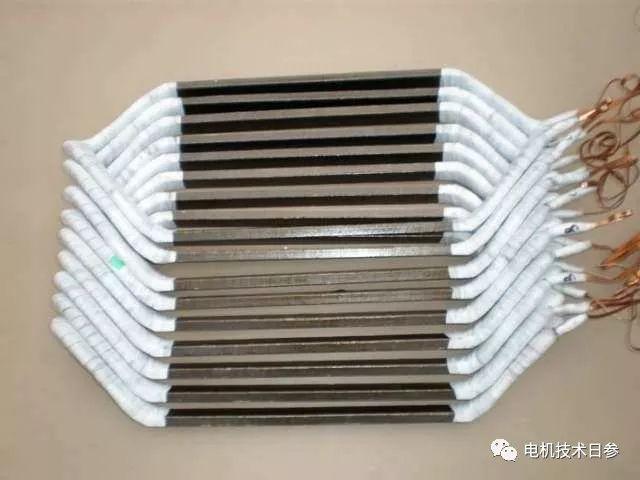

1成型線圈導線的排列

成型線圈的排列如圖1所示。方便纏繞圖中的單線或圖中的雙線，匝間絕緣不易損壞。設計中應盡可能采用這種布置。很難制造如圖所示的單排和雙排。為了防止匝間電壓過高，每行都必須換位。雖然在換位處有額外的絕緣，但它仍然是匝間絕緣中最脆弱的部分。生產實踐證明，這種線圈的廢品率很高。圖和的排列只換位一次，或者兩排分開繞線后，可以在前端連接，避免匝間絕緣損壞，但排間電壓高，必須考慮附加絕緣。

4 4 4 8 7 4 8 4 5

3 3 3 5 6 3 7 3 6

2 2 2 4 3 2 6 2 7

1 1 1 1 2 1 5 1 8

(a) (b) (c) (d) (e)

圖1

2導線和絕緣材料的選擇

絕緣扁線的截面尺寸和厚薄比約為1: 2，接近方絲，纏繞時易扭曲；線圈拉伸時，太平的導線邊緣容易傾斜，匝間絕緣容易損壞。扁絲的絕緣一般采用雙玻璃纖維包或雙玻璃纖維包。如果雙層玻璃纖維包裝仍然不能滿足要求，最好使用薄膜包裝。

國外開發了一種Nomenm紙(含50%云母粉的芳香族聚酰亞胺膠紙)，用于大中型電機。導線絕緣薄而可靠，可減少線圈制造工作量和成本。

諾門紙只用一層，厚度為0.08 mm，紙帶完全覆蓋了導線的兩個窄邊和一個寬邊。由于第二寬側面對相鄰的環，那里不產生電暈，所以原則上不需要電暈保護層，在這個寬側留有縱向縫隙，不會造成漆包線變質的可能性。在線圈側的頂部(或底部)，該狹縫面向主絕緣，并且因?yàn)楠M縫只有大約0.08毫米，主絕緣的第一云母層和樹脂可以完全填充它。

扁繞磁極線圈的彎曲半徑與帶狀導體的寬度和厚度有關。如果半徑太小，帶狀導體的外邊緣會出現裂紋。根據實踐經驗，允許的最小彎曲半徑r如公式(1)所示：

R=0.05b2/a(1)

其中a和b指帶狀導體的厚度和寬度，一般取a:6=1:15及以下。

一般來說，軟繞用的圓銅線直徑不宜大于1.56 mm，最大不宜大于1.68 mm，因?yàn)榇謱?dǎo)線太硬，纏繞和埋設都比較困難。但是，如果增加并聯繞組的數量，線槽的空間利用率就會降低。同時，線徑越小，單位重量?jī)r(jià)格越高。所以在設計上要對這些方面進行分析比較。

電磁線絕緣層和絕緣材料在埋設等過程中受到機械力。選擇材料時，應根據繞組的不同特性，對其機械強度進行必要的余量。同時，必須考慮它們之間的兼容性和成本；應盡可能避免來源困難的材料。

電機繞組傾向于減小絕緣厚度，合理提高耐熱等級。設計保溫結構時，應優先選用薄膜、玻璃纖維和合成纖維制品；當需要云母制品時，首先要考慮云母粉。

3線槽填充

就電機a有效材料的充分利用和運行性能而言

設計軟繞組時，應結合鐵芯槽形特點和生產經驗確定槽滿率的選擇。一般取75~78%，不超過80%；兩極電機不應超過75%。在相同條件下，轉子繞組的槽填充率可以略高于定子繞組。對于開口槽和半開口槽的設計，應根據線圈尺寸留出適當?shù)难b配間隙，雙側間隙一般為0.4~0.6 mm左右。

4端伸長度

減少端部延伸長度可以節省電磁線，降低電阻損耗，但端部延伸尺寸短會造成端部嵌入和成型困難。從而增加匝間短路可能性。雙層繞組端部延伸長度隨繞組節距(或極數)變化較大，而相同節距的同心繞組端部延伸長度變化不大，因此不同極數的電機可以使用相同的端蓋零件。

以上非官方內容僅代表個人觀點。
