導線是電機產品的重要組成部分，尤其是對于大功率、高電壓的產品，導線的選擇和保護更為重要。廣義來說，導線由導體和絕緣體組成，是一個相對簡單的項目。但是，從需求和合規性的分析來看，滿足不同工作條件的需求并不是一件簡單的事情。最直接的要求是導體的材料和直徑能滿足載流要求，絕緣層的電氣強度、耐老化和耐腐蝕性能能滿足要求。因此，電機產品引線的選擇應結合產品本身和實際工況進行考慮。

對于電機產品，不同電壓產品應選擇不同公差等級的引線。最直觀的對比就是高壓電機和低壓電機使用的引線的區別。顯然，高壓電機的引線絕緣層要厚得多。

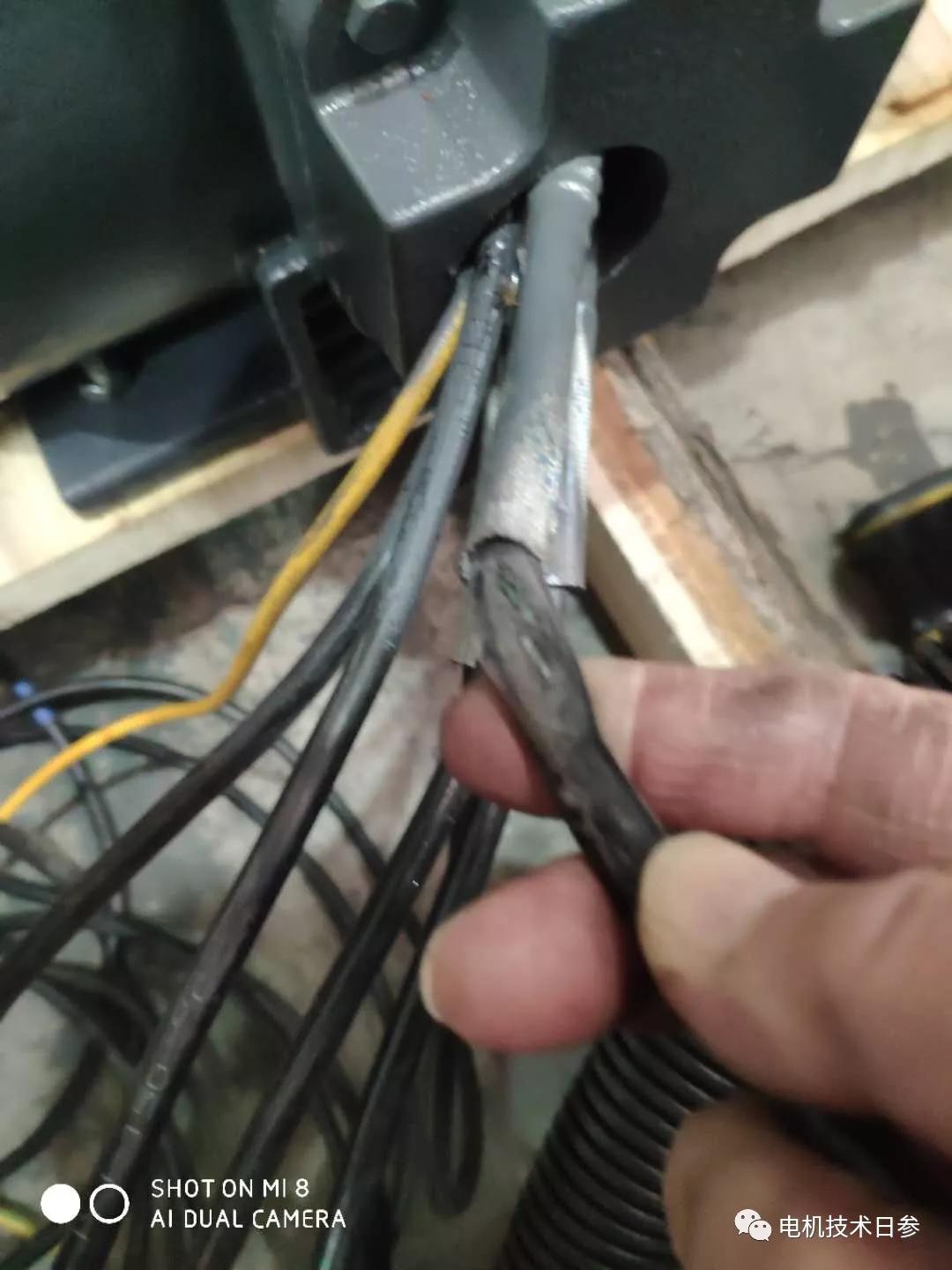

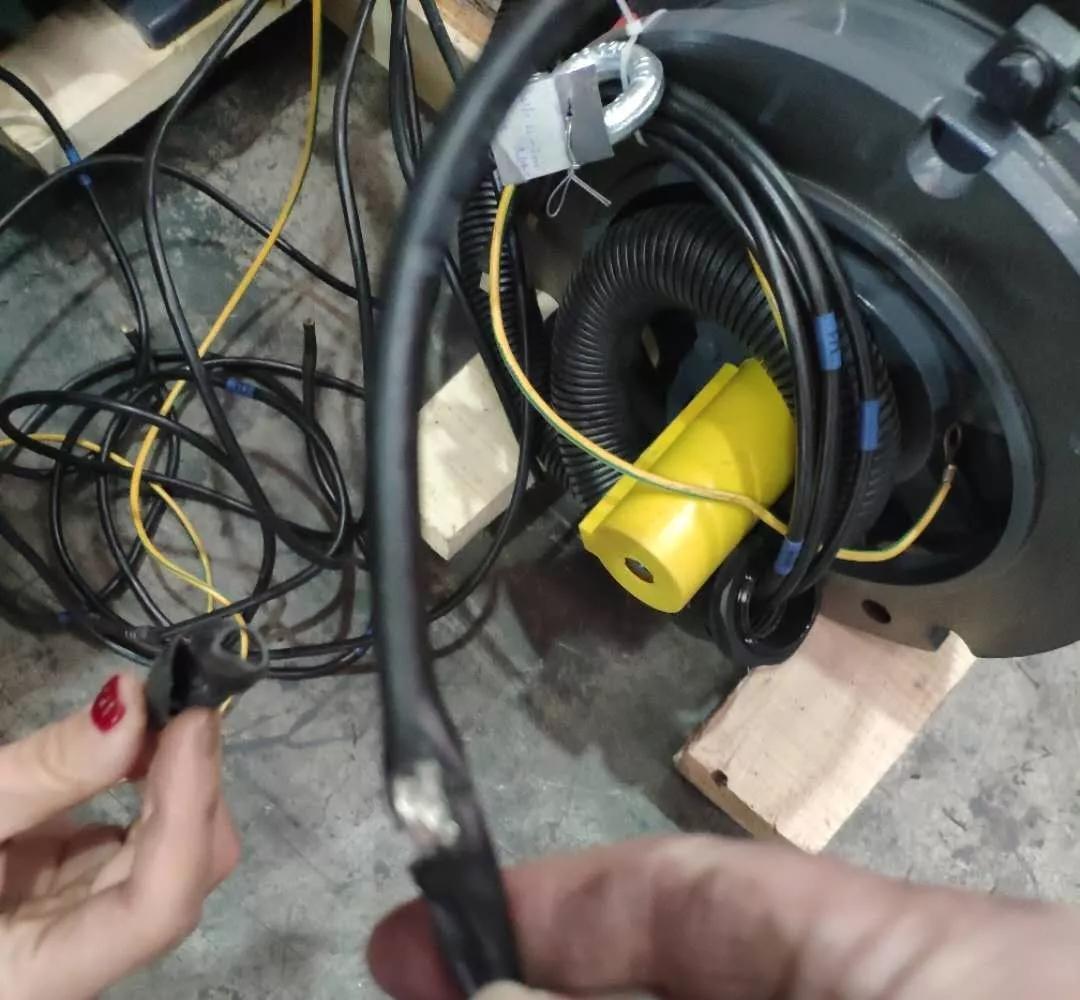

在實際生產、加工和使用過程中，電機的導線會受到一定程度的損壞，如導線的絕緣皮損壞，導線被壓縮后導體部分?jǐn)嗔眩恍?dǎo)體在連接過程中沒有得到充分利用。我們要強調的是，導線的任何損壞都有可能對電機造成傷害，導線應該是電機制造商和用戶的重點保護對象。

電線電纜常見的故障問題分析

絕緣應潮濕。這種情況也很常見，通常發生在直埋或排氣管中的電纜接頭處。比如不合格的電纜接頭和潮濕氣候下制作的接頭，會造成水或水蒸氣進入接頭，在長時間的電場作用下形成水樹枝(本文詳細介紹)，逐漸破壞電纜的絕緣強度，造成故障。

外部損壞。根據近年來的運行分析，特別是經濟高速發展的海浦東，相當一部分電纜故障是由機械損壞造成的。比如安裝時施工不規范，容易造成機械損傷；在直埋電纜上進行土木工程施工，在運行中容易損壞電纜。有的時候，如果損壞不嚴重，需要幾個月甚至幾年的時間才能使受損部位完全突破形成故障；有時，如果損壞嚴重，可能會發生短路故障，直接影響安全生產。

長期低過載運行。過載運行時，由于電流的熱效應，當負載電流通過電纜時，必然會引起導體發熱。同時，電荷的趨膚效應、鋼裝甲的渦流損耗和介質損耗也會產生額外的熱量，使電纜的溫度升高。長期超負荷運行時，溫度過高會加速絕緣老化，甚至絕緣會擊穿。特別是在炎熱的夏季，電纜的溫升往往會導致電纜的弱絕緣先擊穿，因此夏季電纜故障較多。

化學腐蝕。電纜直接埋在有酸堿效應的區域時，電纜的鎧裝、鉛皮或外保護層經常被腐蝕，保護層長期遭受化學腐蝕或電解腐蝕，導致保護層失效，絕緣降低，電纜失效。

環境和溫度。電纜所處的外部環境和熱源也會導致電纜溫度過高，絕緣擊穿，甚至爆炸起火。

電纜接頭故障。電纜接頭是電纜線路中最薄弱的環節，經常會發生由人員直接失誤造成的電纜接頭故障。在制作電纜接頭的過程中，如果有一些原有的網，如接頭壓接松動、發熱不足等，電纜頭的絕緣會降低，從而導致事故的發生。

為何會出現電氣樹枝擊穿？

在高電場強度的作用下，絕緣某一區域形成的枝晶被局部破壞。在電場的持續作用下，樹枝狀微通道沿電場方向貫穿整個絕緣。它通常決定絕緣壽命

主要因素。雷電是人們最早熟悉的樹枝化擊穿。后來在含有空氣隙的固體絕緣中和油浸紙絕緣中也發現樹枝化擊穿。樹枝都是起始于絕緣中電場集中的地方。在干燥介質中，引發和發展主要是電場強度的作用，稱為電樹枝。

脈沖電壓和接地短路也能產生電樹枝。在潮濕的介質中，在電場強度比較低的條件下，經過電場的長時期作用也能產生樹枝，在樹枝的擴展過程觀測不到放電，稱為水樹枝。如果介質中含有雜質和水分或化學溶液進入介質中，在低電場的長期作用下，產生有顏色的樹枝，稱為電化學樹枝。因?yàn)樗畼渲碗娀瘜W(xué)樹枝的引發機理相似，習慣上也可統稱為水樹枝。

電樹枝的通道是空心的，直徑約為10微米，在透明固體中可用顯微鏡觀測其形狀和長度，輪廓清晰。圖中所示為高能電子注入有機玻璃，接地短路形成的電樹枝。而水樹枝的光學觀測是非常模糊的，沒有分枝，它是由微小的水滴及連接它們的水絲組成。當水分跑出之后樹枝消失，浸水之后又能重現。電化學樹枝根據介質中滲入的化學成份可出現各種顏色。有些水樹枝是生長在一個核心上的，當核心分別含有鐵、鋁和硫時，電化學樹枝的顏色分別是褐棕色、藍色和綠色。
