我們從自己的經歷來介紹今天的話題。洗衣機是每個家庭的必需品。在早期,每個家庭都配備有合適大小的洗衣盆和洗衣板。隨著社會的發展,我們都進入了全自動洗衣的時代。洗衣機電機和控制器的完美結合,讓我們從繁瑣的勞動中解脫出來。今天,與會者女士將談?wù)撾姍C(jī)控制器,并簡要說明逆變器。
1什么是電機控制器?
隨著電子時代的發展,電機控制逐漸從手動控制轉向自動智能控制,這就產生了電機控制器??刂破?英文名:Controller)是指改變主電路或控制電路的接線,并按照預定的順序改變電路中的電阻值,以控制電機啟動、調速、制動和反轉方向的主設備。它由程序計數器、指令寄存器、指令譯碼器、時序發生器和操作控制器組成。它是發布命令的“決策機制”,即協調和指導整個計算機系統的運行。
2整體式控制器優勢

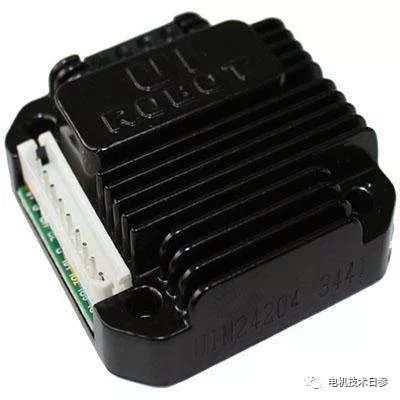

集成控制器可以與集成電機主體成套地提供給用戶,或者可以單獨地提供給用戶。一體化供應便于廠商對產品質量的控制、測試和管理,便于產品包裝、儲存和裝運;也方便用戶對采購產品進行進貨檢驗、保存和使用。集成控制器適用于與其他外圍系統無關的機械裝置和設備。
廠家可以根據用戶的特殊要求專門設計控制器,可以使機械結構更加緊湊堅固,達到節省空間的目的;在電路中,外圍系統的信號可以一起考慮,也可以將控制器的電路集成到用戶設備的整體控制系統中,更方便信息的傳輸和反饋,可以統一考慮電磁兼容和抗干擾問題,有利于用戶產品質量的提高。
對于一些低功率電機,控制器甚至可以封裝在電機外殼內。至于整體報價和部分報價的價格,要看具體情況。
3不同逆變器的比較

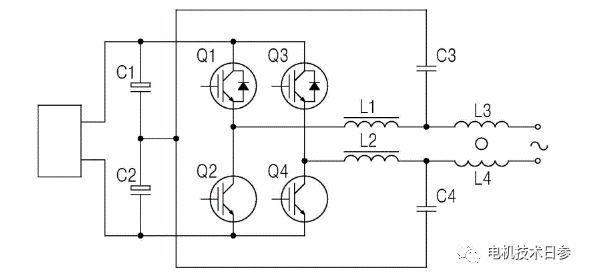

這里所說的逆變器是由功率開關器件組成的電子換向(相位)電路。一般來說,無刷DC永磁電機和自控永磁同步電機中使用的逆變器基本上有兩種:單極逆變器和雙極逆變器。
單極逆變器是由三個功率開關器件組成的無橋電子換向(相位)電路。當電機采用單極逆變器時,電樞繞組中的電流只能單向流動,不能反向流動。這樣繞組利用率不高:但是運行時,只有一個功率開關器件消耗電源電壓。所以適用于低功率低電壓的BLDCM,當然更便宜,只能作為兩象限運行的控制器。
雙極逆變器是由六個功率開關器件組成的橋式電子整流電路。雙極逆變器分為120導通和180導通兩種。兩種情況下霍爾傳感器的布置相差30電角度。120導通逆變器適用于BLDCM。180導通逆變器是正弦脈寬調制(SPWM)和空間矢量脈寬調制(SVPWM)的基礎,適用于自控永磁同步電機(PMSM)。
當電機采用雙極逆變器時,電樞繞組中的電流可以正反向流動,繞組利用率高,電機的輸出功率或轉矩也大,可以做成四象限運行控制器,當然價格相對較高。
隨著半導體技術的發展,兩個功率開關器件消耗的電源電壓會越來越小,甚至可以忽略不計。
以上非官方內容僅代表個人觀點。
