小S第一次接觸永磁電機，Ms講了他的一些疑惑：無刷DC永磁電機的電子換向問題太莫名其妙了，什么“一相導通三相三狀態”、“二相導通三相六狀態”及“二相、三相導通三相十二狀態”之類的，好像怎么折騰怎么算，雖然都是為了換向，方法五花八門，暈乎乎的！
女士告訴他，無刷DC永磁電機最關鍵的技術是換向。如果照搬機械換向方式，那就太復雜了(一個換向器相當于一個相位，幾百?gòu)埓笮碗姍C(jī)的換向照片也不算多)，所以演變出了很多有實際應用價值的換向方案，機制相同，層次不同，接近機械換向效果，要權衡利弊，合理選擇。
無刷直流永磁電機的電樞繞組
無刷DC永磁電機的電子換向方法與電樞繞組的連接方式密切相關，不同連接方式的電樞繞組和不同電子換向電路的組合是多種多樣的。
星形連接繞組

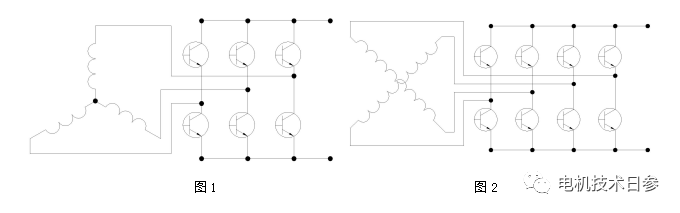

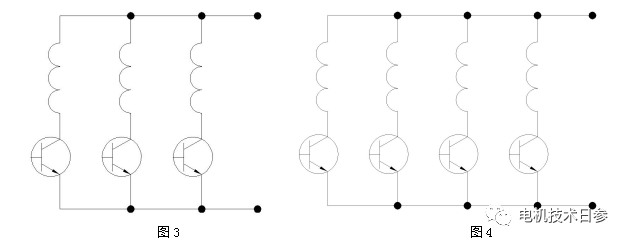

星形繞組將所有相繞組線圈的首端或尾端連接在一起，匹配的電子換向電路可以是橋式電路，也可以是非橋式電路。圖1和2示出了星形繞組和橋式電路的組合，圖3和4示出了星形繞組和非橋式電路的組合。
封閉式連接繞組

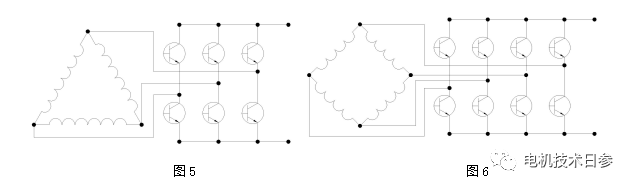

閉合連接繞組是由各相繞組線圈組成的閉合形式，即第一相繞組線圈的末端與第二相繞組線圈的首端相連，第二相繞組線圈的末端與第三相繞組線圈的首端相連，以此類推，直到最后一相繞組線圈的末端再次與第一相繞組線圈的首端相連。圖5示出了三相封閉連接繞組和橋式電路的組合，圖6示出了四相封閉連接繞組和橋式電路的組合。
電子換向簡介
減刑也可以叫"換流"。
在無刷DC永磁電機中，來自轉子位置傳感器的信號經過處理后，按照一定的邏輯程序,在某一時刻驅動一些與電樞繞組相連的功率開關晶體管導通或關斷，迫使一些無電流的電樞繞組開始流動電流，一些有電流的電樞繞組開始關斷電流或改變電流的流動方向，從而迫使定子磁狀態發生變化。這種通過電子電路實現電樞繞組電流變化的物理過程稱為“電子換向”或“換向”。一旦“換向”或“換向”，定子磁狀態改變一次；連續“換向”，因此在工作氣隙中產生跳躍式的旋轉磁場。
“電子換向”或“換流”是無刷直流永磁電機的關鍵技術之一，只有正確地進行“換流”，才能保證無刷直流永磁電動機可靠地運行。
電子換向?qū)嵗?/strong>

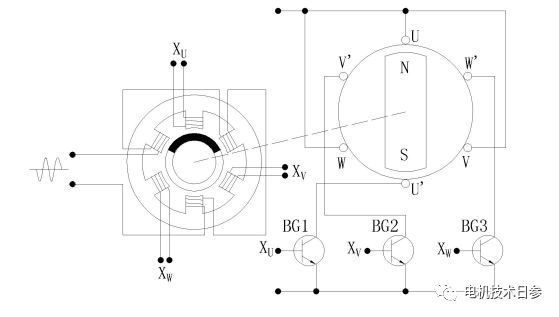

圖7是具有“三相星形非橋”連接的電子換向電路的示意圖。
圖7
圖的左側是電磁轉子位置傳感器的示意圖。固定部分由一個高頻鐵氧體磁芯和六個線圈組成，其中三個線圈串聯作為一次勵磁線圈，另外三個線圈XU、XV和XW作為二次輸出線圈，分別與U相和V相連接
W相三個電樞繞組相對應。轉子位置傳感器的旋轉部分由略大于120o電角度的扇形高頻鐵氧體磁芯(圖中涂黑部分)和非導磁體(圖中未涂黑部分)所組成的一個圓環，與電動機同軸安裝。
電子換向過程
圖7中轉子位置傳感器的原邊激磁線圈通以幾百千赫的高頻激磁電流的情況下，電子換向過程是這樣的：
● 當旋轉部分的高頻鐵氧體磁芯(圖中涂黑部分)扇形片使副邊輸出線圈XU與原邊激磁線圈耦合時，副邊輸出線圈XU就有輸出信號；而其他兩個副邊輸出線圈XV和XW沒有與原邊激磁線圈耦合，所以沒有輸出信號。這時利用副邊輸出線圈XU的輸出信號經整流處理后去觸發與U相電樞繞組相連接的功率開關晶體管BG1,并使之導通，功率開關晶體管BG2和BG3因沒有觸發信號而保持截止?fàn)顟B(tài)，電源給U相電樞繞組供電。
圖7
● 當轉子位置傳感器的轉子扇形片轉過120o電角度時，扇形片使副邊輸出線圈Xv與原邊激磁線圈耦合，副邊輸出線圈XV就有輸出信號，而其他兩個副邊輸出線圈XU和XW沒有與原邊激磁線圈耦合，所以沒有輸出信號。這時，利用副邊輸出線圈XV的輸出信號經整流處理后去觸發與V相電樞繞組相連接的功率開關晶體管BG2, 功率開關晶體管BG2由截止變成導通，而功率開關晶體管BG1由導通變成截止，電源給V相電樞繞組供電。
圖7
● 當轉子位置傳感器的轉子扇形片再轉過120o電角度時，扇形片使副邊輸出線圈XW與原邊激磁線圈耦合，副邊輸出線圈XW就有輸出信號，而其他兩個副邊輸出線圈XU和XV沒有與原邊激磁線圈耦合，所以沒有輸出信號。這時，利用副邊輸出線圈XW的輸出信號經整流處理后去觸發與W相電樞繞組相連接的功率開關晶體管BG3, 功率開關晶體管BG3由截止變成導通，而功率開關晶體管BG2由導通變成截止，電源給W相電樞繞組供電。這樣，隨著轉子位置傳感器旋轉部分的扇形高頻鐵氧體磁芯的轉動，電樞繞組便被一相一相地依次饋電，從而實現了電樞繞組各相之間的“電子換向”或“換流”。
圖7
電樞電流產生的旋轉磁場及磁狀態

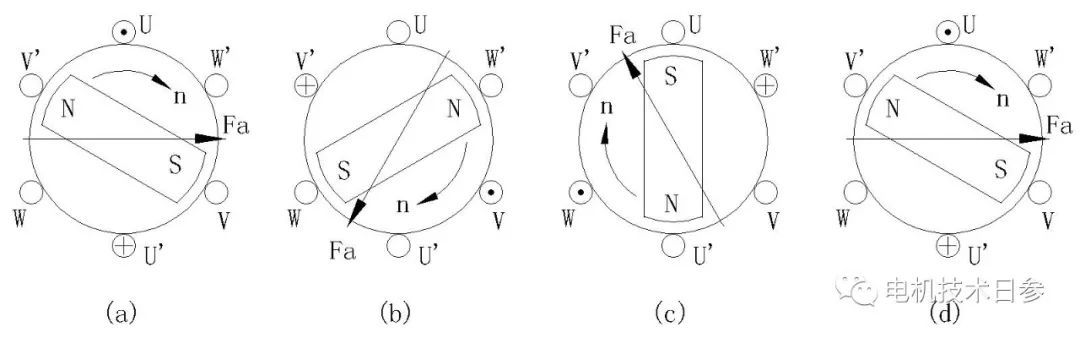

在換向或“換流”過程中，三相電樞電流在工作氣隙內會形成跳躍式的旋轉磁場，這種旋轉磁場在360o電角度范圍內有三個磁狀態，每個磁狀態持續120o電角度，故稱之為“一相導通星形三相三狀態”。圖8示意此情況下，永磁體磁場和電樞磁場之間的相互關系。
圖8
圖8(a)為第一磁狀態，F(xiàn)a為電樞繞組被饋電后所產生的磁勢。顯然，電樞磁場與永磁體磁場的相互作用迫使電動機轉子沿著順時針?lè)较蛐D(zhuǎn)；當轉子轉過120o電角度后，便進入第二磁狀態，如圖8(b)所示，電動機轉子繼續沿著順時針?lè)较蛐D(zhuǎn)；當轉子再轉過120o電角度后，便進入第三磁狀態，如圖8(c)所示，電動機轉子繼續沿著順時針?lè)较蛐D(zhuǎn)；當轉子再沿著順時針?lè)较蜣D(zhuǎn)過120o電角度后，電動機便回到起始狀態，這樣周而復始，電動機便連續不斷地旋轉。
以上非官方發布內容，僅代表個人觀點。
