正在午休的女士接到了一個朋友的電話，問汽車?yán)锏?strong>軸電流怎么了。有什么辦法消除嗎？聽語氣很急，祝女士能馬上趕到。原來他公司冶煉廠的一個回轉窯因?yàn)橥Ａ?，聽電氣維修師傅說，軸電流把軸承燒壞了，把軸卡住了，我趕緊給沈女士打電話，沒休息。畢竟每一分鐘的停機時間都是巨大的損失！軸電流！又是這個敏感詞，今天再來說。
驅動電機軸抱死觸發了過流保護系統
電機具有軸電流究竟是怎么回事？和載流導線結構，這通常導致軸的磁化或引起脈動磁通量。脈動磁通在軸、軸承和殼體形成的回路中感應出電壓，于是軸電流流過回路，軸和滑動軸瓦表面或滾動軸承和軸承套表面受損，表現為磁性回路增大，滾動軸承運行性能變差。
摩擦和發熱
在電機運行過程中，如果兩端軸承滾子與軸承套圈之間，或者電機轉軸與軸承之間存在軸電流，軸電流r的危害.微，可以運行幾千小時，嚴重的話，只能運行幾個小時甚至更少，對現場安全生產影響很大。
軸電流對軸承的損壞有以下兩種典型癥狀：
電機軸承的使用壽命將會大大縮短
軸電流將通過軸承和旋轉軸之間的金屬接觸點。由于金屬接觸點很小，這些點的電流密度很大，瞬間就會產生高溫，導致軸承局部燒傷。燒傷的軸承合金在磨削壓力的作用下飛濺，從而在軸承內表面燒出小凹坑或在軸承內表面壓出條狀弧形疤痕。
燒熔滑動軸承低熔點合金

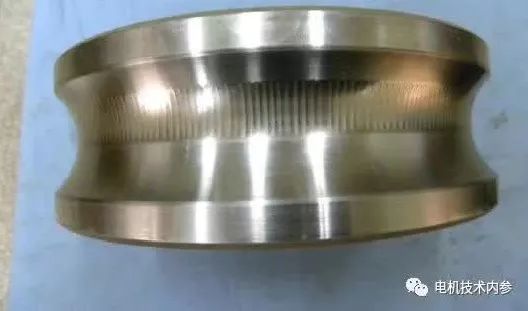

由于軸電流的燒蝕，滾動體表面和軸承套圈滾道可能會發熱和溫度異常，嚴重的可能會相互鎖定或分崩離析，觸發過流保護停機，甚至導致電機燒毀。
滾動軸承抱死或散架
一般情況下，轉軸與軸承之間有一層潤滑油膜，起到絕緣作用。對于較低的軸電壓，這種潤滑油膜仍能保護其絕緣性能，不會產生軸電流。當重要的官方電壓升高到一定值，特別是電機啟動時，軸承內的潤滑油膜還沒有穩定形成，軸電壓就會突破油膜放電，形成回路，造成各種危害。可見，軸向電壓是一個內在因素，分析軸向電流產生的關鍵是找出軸向電壓。

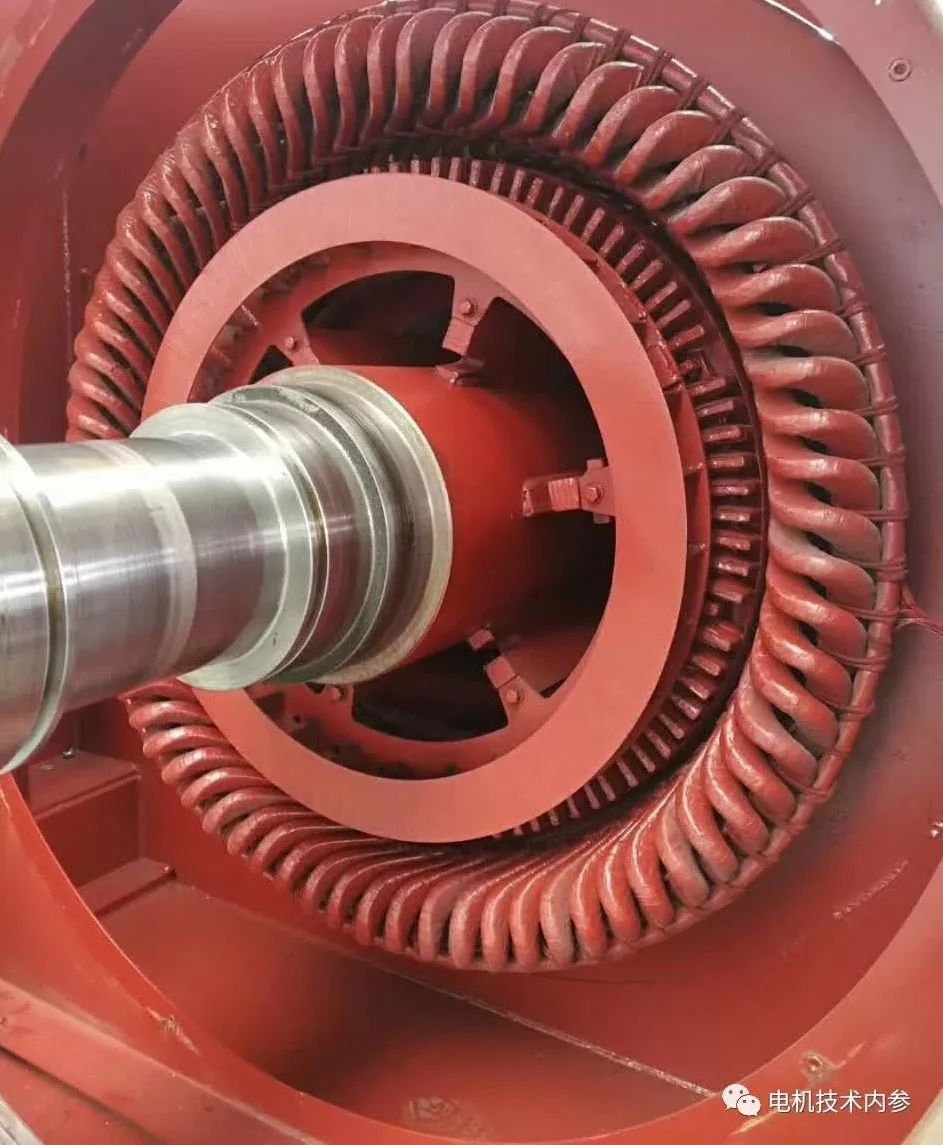

軸的磁化

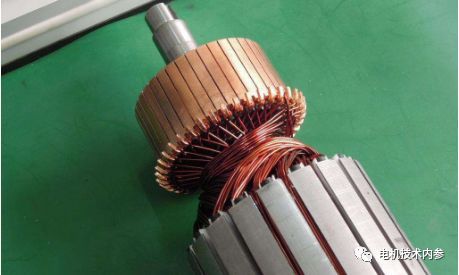

1)電機中各種圍繞軸的閉合回路。刷握裝置與集電環、電樞串聯電路、換向極繞組、補償繞組之間的連接以及各種連接可以使軸磁化。如果軸磁化的各種因素不抵消，就會出現軸磁化現象。
2)某些特殊電機的凸極轉子每隔一個磁極設置一個勵磁線圈，這個勵磁線圈產生的磁通量不僅可以通過相鄰的沒有勵磁線圈的磁極，而且可以通過軸、外殼和定子鐵芯形成一個閉合的磁回路，導致軸的磁化。
cdn.sohucs.com/images/20180402/edc767f5a981435f8000950e0b03c65a.jpeg" max-width="600" />3）轉子運轉不同心
零部件制造精度、裝配誤差及其它各種因素，轉子運轉時和定子不完全同心，造成磁路不對稱，同樣會導致軸磁化。
定子磁軛中由脈動磁通所感生的軸電壓
1）機座有接縫的電機。當一個有兩個接縫機座和4級轉子的電機運轉時，其定子磁軛中的磁通總和不是任何時間均為零，其值是脈動的。這種脈動磁通在“軸—軸承—機殼”回路中感應電壓。
2）轉子支撐偏心。轉子支撐偏心也會產生脈動磁通，同樣會在軸中感生交流電壓。

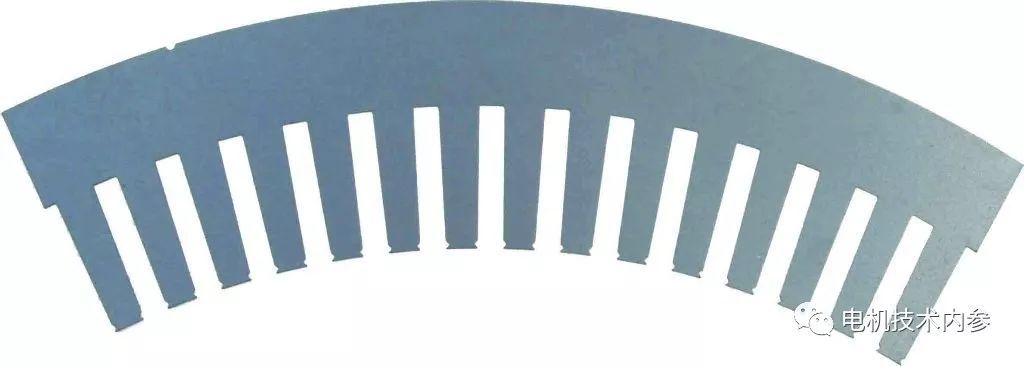

3）沖片疊裝等因素。由于扇形沖片、硅鋼片等疊裝因素，再加上鐵芯槽、通風孔等的存在，造成在磁路中存在不平衡的磁阻，在轉軸的周圍有交變磁通切割轉軸，在軸的兩端感應出軸電壓。

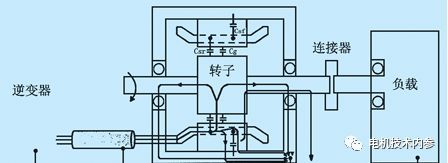

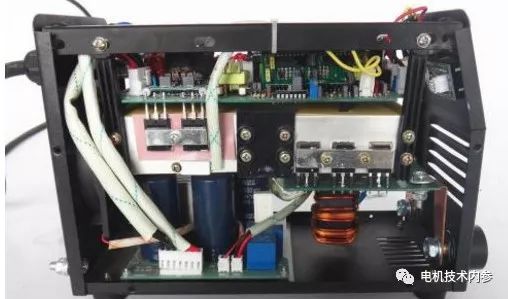

逆變供電
電動機采用逆變供電運行時，由于電源電壓含有較高次的諧波分量，在電壓脈沖分量的作用下，定子繞組線圈端部、接線部分、轉軸之間產生電磁感應，使轉軸的電位發生變化，從而產生軸電壓。
靜電感應

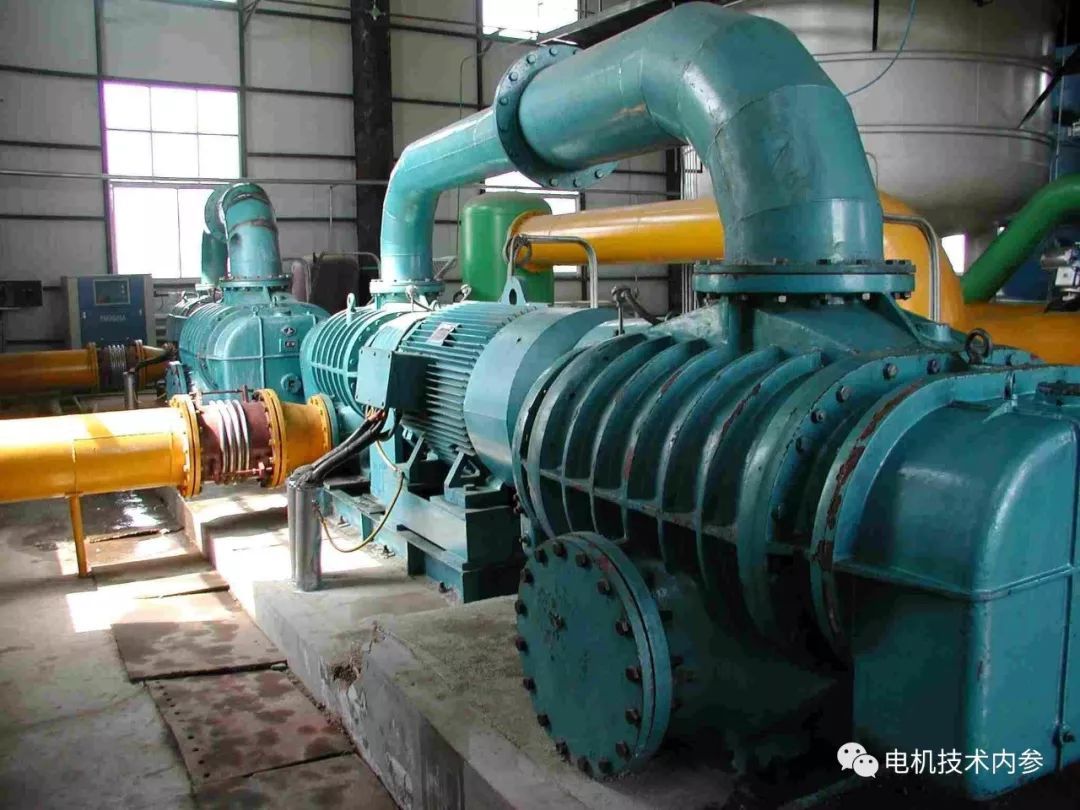

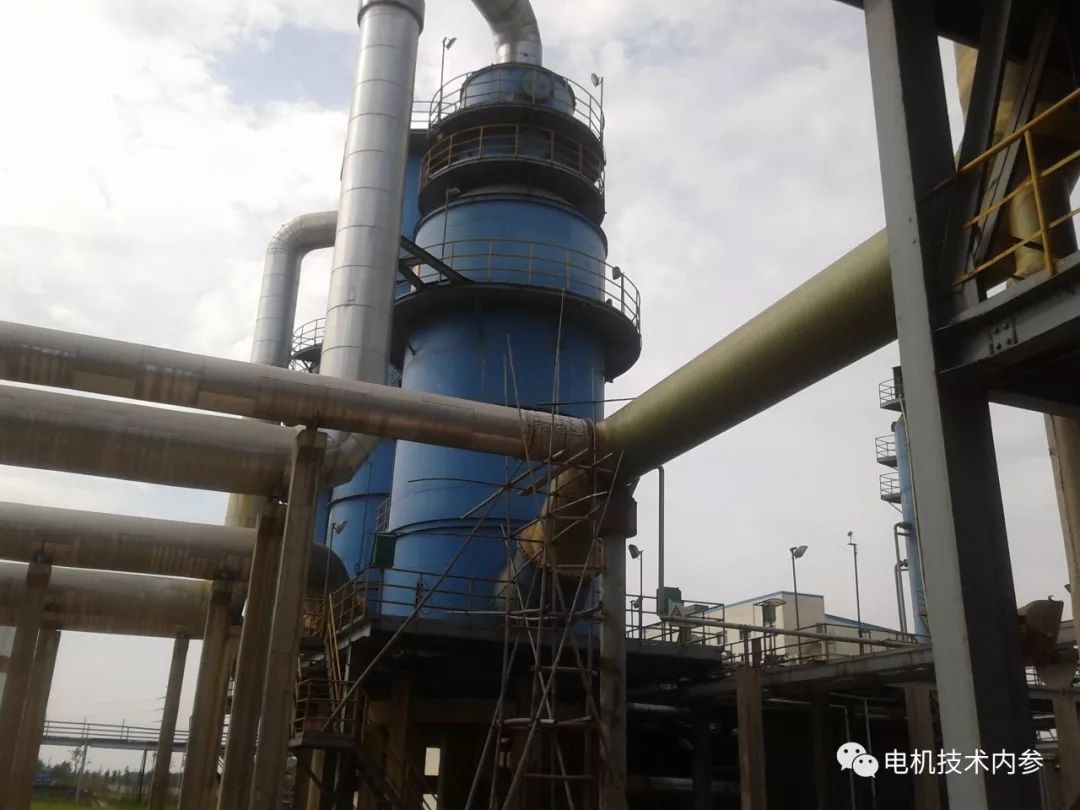

在電動機運行的現場周圍有較多的高壓設備，在強電場的作用下，在轉軸的兩端感應出軸電壓。
外部電源的介入
由于運行現場接線比較繁雜，尤其大電機保護、測量元件接線較多，哪一根帶電線頭搭接在轉軸上，便會產生軸電壓。
其他原因
靜電荷的積累、測溫元件絕緣破損等因素都有可能導致軸電壓的產生。
軸電流的防范
針對軸電流形成的根本原因，一般在現場采用如下防范措施：

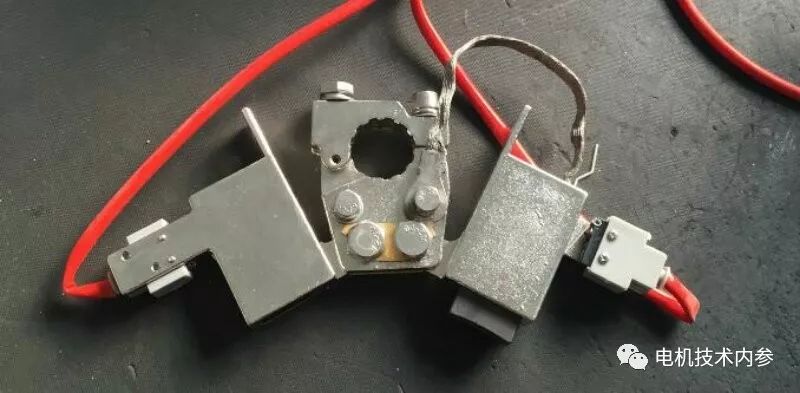

●軸端安裝接地碳刷
使接地碳刷可靠接地且與轉軸可靠接觸，保證轉軸電位為零電位，以此消除軸電流。
●加絕緣隔板

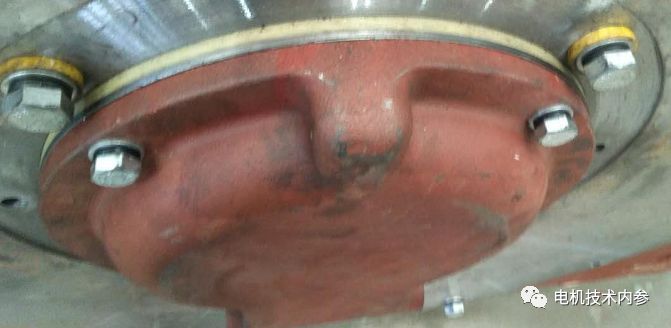

為防止磁不平衡等原因產生的軸電流，可在非軸伸端軸承座和軸承支架處加絕緣隔板，切斷軸電流的回路。
●加強絕緣防護
為了避免其他電動機附件導線絕緣破損造成的軸電流，應定期細致檢查并加強導線或墊片絕緣，以消除不必要的軸電流隱患。
一般通過以上處理，大多電動機的軸電流微乎其微，已對電動機構不成實質上危害。
