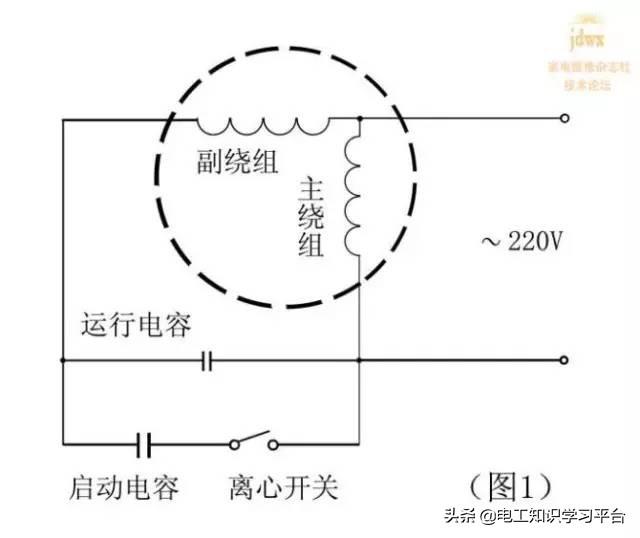

圖1顯示了單相電機的原理圖。有些電機除了起動電容外，還有運行電容(即單相雙值電容)，性能更好。

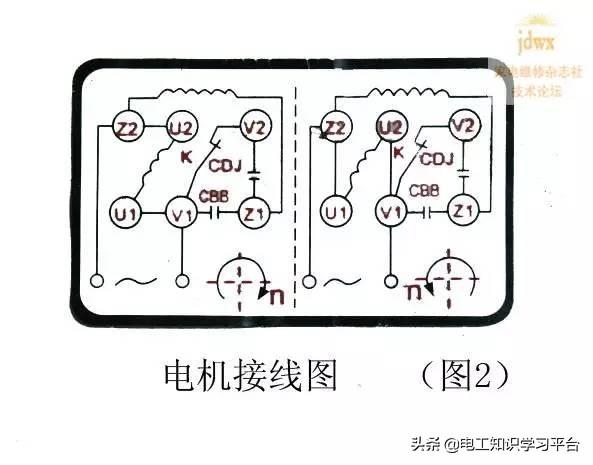

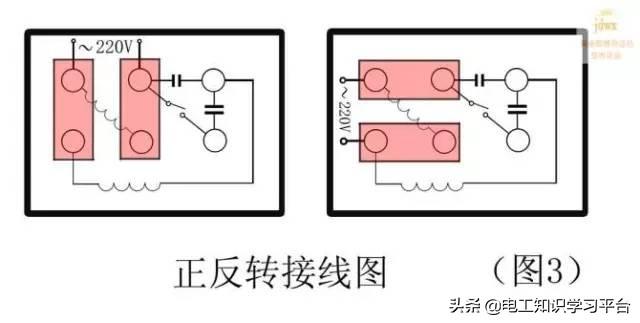

圖2為電機的正負接線圖。不同廠家的電機內部繞組與端子的連接略有不同，但都是調整短接片的位置，改變起動繞組的電流方向，實現正反轉，如圖3、4所示。

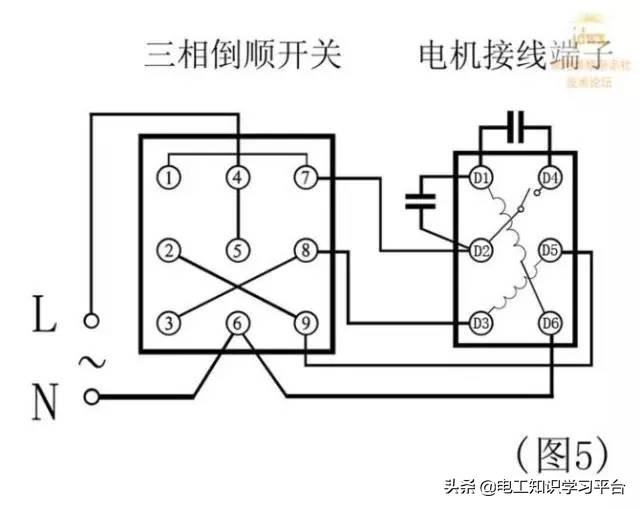

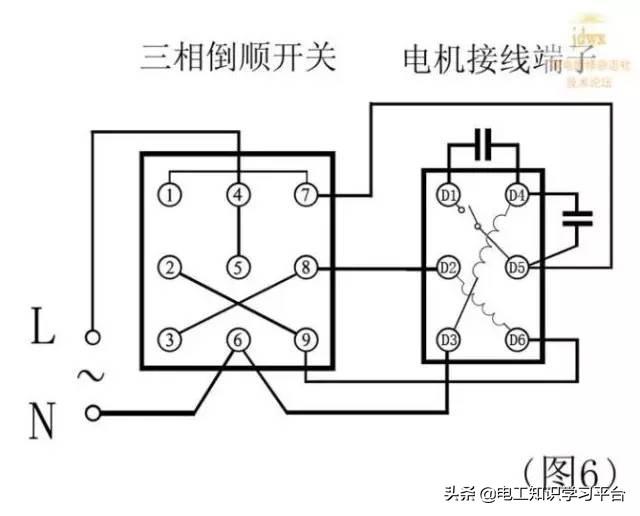

使用三相反轉開關控制電機的正轉和反轉。要拆除端子的短連接器，只需按圖5或圖6所示連接，這樣總有四根連接線，分別有兩個主繞組和兩個輔助繞組。
