伺服電機的作用是將輸入的電壓信號(即控制電壓)轉換成軸上的角位移或角速度輸出。在自動控制系統中常作為執行元件使用，所以伺服電機也叫執行電機。它最大的特點是有控制電壓時轉子立即旋轉，無控制電壓時立即停止。旋轉軸和速度由控制電壓的方向和大小決定。伺服電機分為交流和DC。

一、交流伺服電動機

1.基本結構

交流伺服電機主要由定子和轉子組成。

定子鐵芯通常由層壓硅鋼片制成。兩相繞組嵌在定子鐵芯表面的槽中，其中一個是勵磁繞組，另一個是控制繞組。兩相繞組在空間上彼此相距90電角度。工作時，勵磁繞組F接交流勵磁電源，控制繞組K加控制信號電壓Uk。

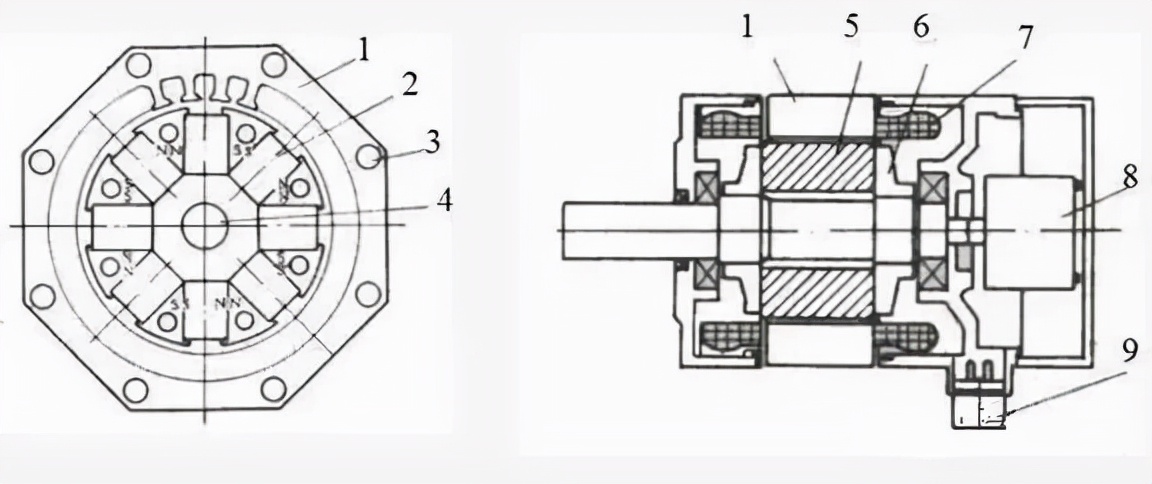

它主要由定子1、轉子5和檢測元件8組成。

2. 工作原理

交流伺服電機無控制電壓時，氣隙中只有勵磁繞組產生的脈動磁場，轉子是靜止的，沒有起動轉矩。當存在控制電壓并且控制繞組電流和勵磁繞組電流異相時，在氣隙中產生旋轉磁場并且產生電磁轉矩，使得轉子沿著旋轉磁場的方向旋轉。但要求伺服電機不僅能在控制電壓下啟動，而且能在電壓消失后立即停止。如果伺服電機在控制電壓消失后繼續像單相異步電機一樣旋轉，就會失控。我們把這種因失控而自轉的現象稱為自轉。

3. 控制方法

玄學可以采用以下三種方法來控制伺服電機的轉速和方向。

(1)振幅控制保持控制電壓和激勵電壓之間的相位差不變，僅改變控制電壓的振幅。

(2)相位控制保持控制電壓的幅值不變，只改變控制電壓與勵磁電壓的相位差。

(3)幅相控制同時改變控制電壓的幅值和相位。

二、直流伺服電動機

1.基本結構

傳統的DC伺服電機本質上是一種普通的小容量DC電機，可分為他勵式和永磁式，其結構與普通DC電機基本相同。

電樞杯形DC伺服電機的轉子由非磁性材料制成的空心杯形圓筒構成。轉子輕，轉動慣量小，響應快。轉子在軟磁材料制成的內定子和外定子之間旋轉，氣隙大。

無刷DC伺服電機采用電子換向裝置取代傳統的電刷和換向器，使其工作更加可靠。其定子鐵芯結構與普通DC電機基本相同，上面嵌有多相繞組，轉子采用永磁材料。

2. 基本工作原理

傳統的DC伺服電機的基本工作原理與普通的DC電機完全相同。它依靠電樞電流和氣隙磁通產生電磁轉矩，使伺服電機旋轉。通常采用電樞控制方式，即在保持勵磁電壓不變的情況下，通過改變電樞電壓來調節轉速。電樞電壓越低，轉速越低；當電樞電壓為零時，電機停止。因?yàn)殡姌须妷簽榱銜r電樞電流為零，所以電機不產生電磁轉矩，不“旋轉”。

三、交直流伺服電動機的區別

DC伺服電機的缺點：

A.電刷和換向器容易磨損，倒車時產生火花，限制了速度。

B.結構復雜，制造困難，成本高

交流伺服電機的優點：

C.結構簡單，成本低，轉子慣性比DC電機小。

D.交流電動機的容量大于DC電動機的容量。

（一）、基本要求

1、位移精度高

位移精度：指指令脈沖要求的機床工作臺位移與指令脈沖通過伺服系統轉換的工作臺實際位移之間的吻合程度。

2、穩定性好

穩定性：是指伺服系統在給定的輸入或外部in的作用下，經過一個短暫的調整過程，能夠達到一個新的或回到原來的平衡狀態

根據伺服系統調節理論分類

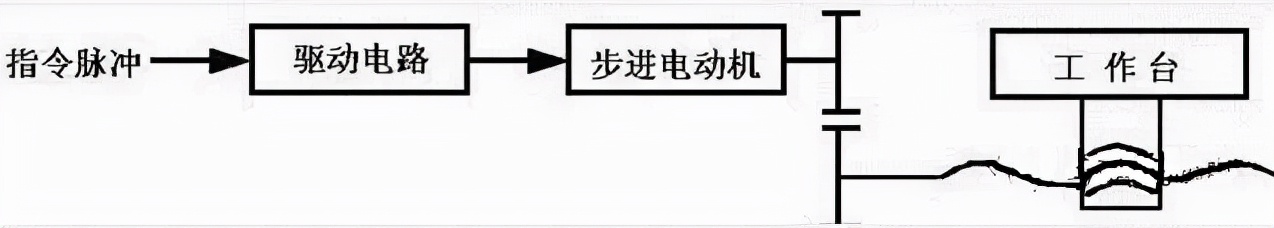

一、開環伺服系統

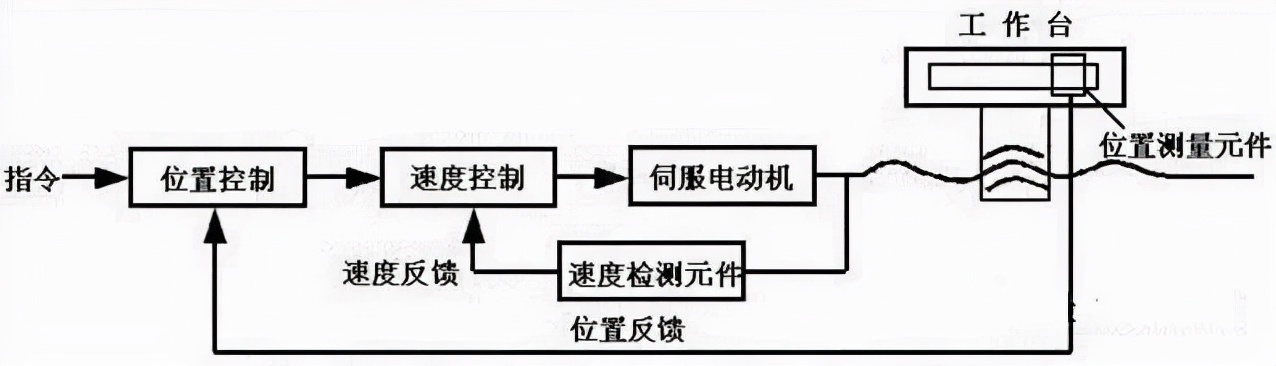

B.閉環伺服系統

C.半閉環伺服系統
