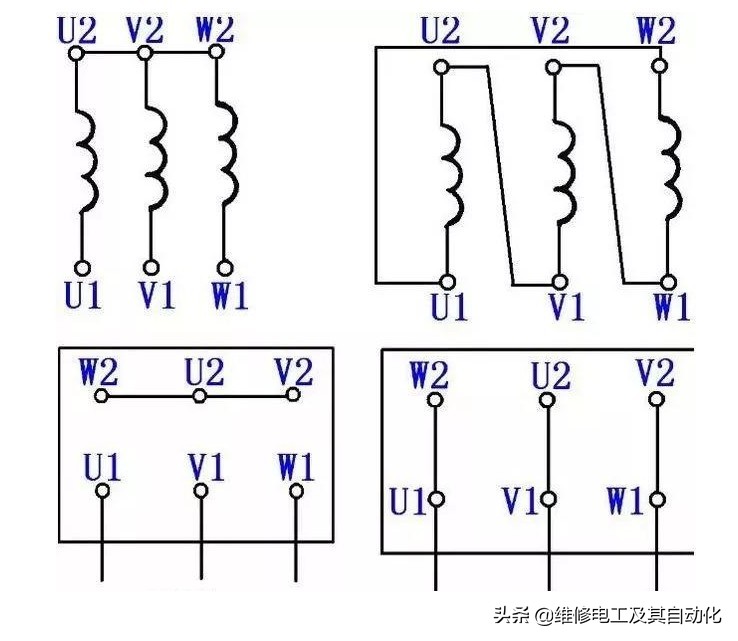

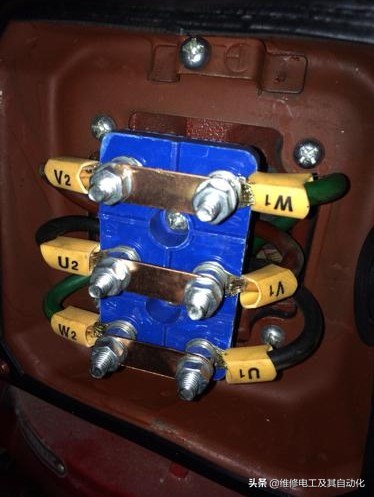

三相異步電動機定子的三相繞組有六個出線端子,每相的始端和末端分別標有U1-U2、V1-V2和W1-W2,這六個出線端子連接到機座上的接線盒,如圖所示。

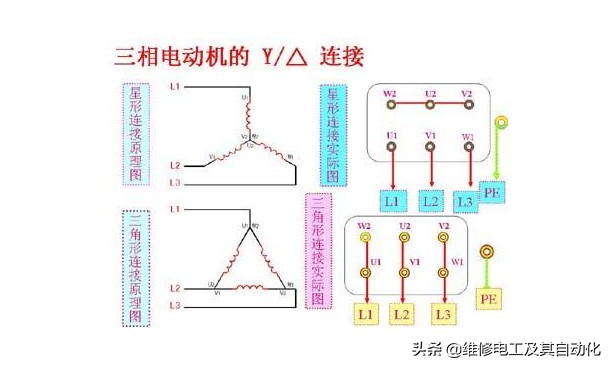

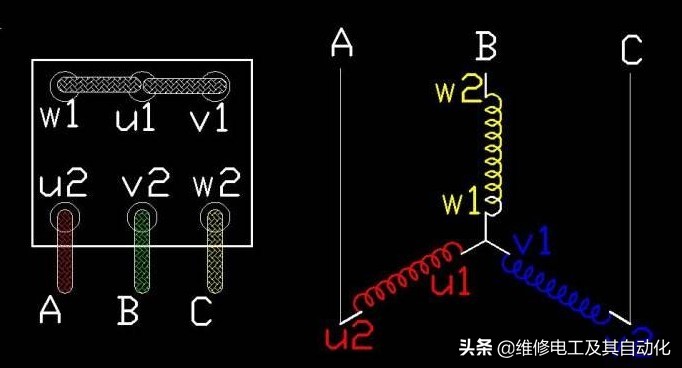

定子繞組可以星形或三角形連接。電機的銘牌上一般標有定子三相繞組的接線方式和三相繞組應連接的電源線的額定電壓。比如電壓標為380V,接線方式標為三角形,說明所接電源的線電壓應為380V,定子繞組應接成三角形。如果是星形連接,電機輸出功率會下降,同時電機可能會因為電流的增大而過熱。如果電壓標注為220/380V,接線方式標注為/Y,則表示電源線電壓為220V時,定子繞組應接成形。如果電源線的電壓是380伏,而這個電機的定子繞組錯接成形,電機就會被燒毀。
