三相電機繞組DC電阻的測量及注意事項
時間:2021-08-09 08:16

我的朋友小M在做電機檢測工作。他和女士談了一件事:他們公司進廠的電磁線通過了抽查檢驗,但在繞組半成品檢驗中,發現一批電機定子電阻明顯超差,進一步驗證是電磁線質量問題?!姶啪€材質不符合要求。最后把所有定子拆開,電磁線退回。根據朋友的預約,女士收集了一些三相異步電動機DC電阻檢測的基礎知識,與大家分享。

為什么要測量電機的DC電阻?

DC電阻是電機繞組的一個重要參數。它與許多因素有關,如電機繞組的設計方案、所用電磁線的材料、環境溫度等。在電機的檢驗試驗和型式試驗過程中,DC電阻檢測是必須檢測的項目;對于標準化生產的電機企業,在電機繞組鐵芯浸漆前會進行DC電阻檢測,避免不符合要求的產品進入后續生產環節。

測量DC電阻也是電機測試的一個重要部分。通過對測量電阻值的分析,可以初步判斷被測電機繞組的匝數、線徑、并聯繞組數、連接方式、連接質量是否符合要求,繞組間是否存在嚴重短路故障。繞組的DC電阻應參與電機損耗和溫升的計算,直接影響電機性能評估的效果。因此,繞組DC電阻的測試應選擇精度較高的測試儀器,測試數據應具有較高的精度。

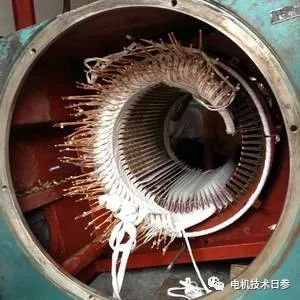

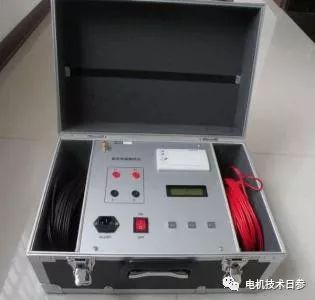

在電機試驗中測量繞組的DC電阻時,使用DC電阻測量?jī)x(如電阻測試儀和DC電橋等。)一般用于直接測量,有時也用電壓電流法(一般不用)。

三相繞組DC電阻的測量

三相交流異步電機和同步電機的定子和三相繞線電機的轉子都有三相對稱繞組。在國家電機標準中,規定了這些繞組的DC電阻的測量方法。測量時,應測量被測繞組的溫度。如果電機處于實際冷態,環境溫度可用于校正溫度。進行型式試驗或其他要求結果準確的試驗時,測量每相或每條線路的電阻三次,然后取三次的平均值作為測量結果。

相位電阻的直接測量

當電機定子或轉子三相繞組的各相首尾引出,或者三相繞組在電機中已接成星形(Y形),但除了三相導線外,還引出了中性線(星點),則可分別測量各相的DC電阻。

測量線路電阻

當電機的定轉子三相繞組在電機內部已經接成星形(Y)或三角形()時,只能測量每?jī)蓚€(gè)外接線端的電阻(即線電阻),然后通過公式換算出相應的相電阻。

線路電阻和相位電阻之間的轉換

如果繞組的相電阻為R相,線電阻為R線,則可以根據電阻的串并聯原理計算線電阻。

由相電阻轉換成線電阻

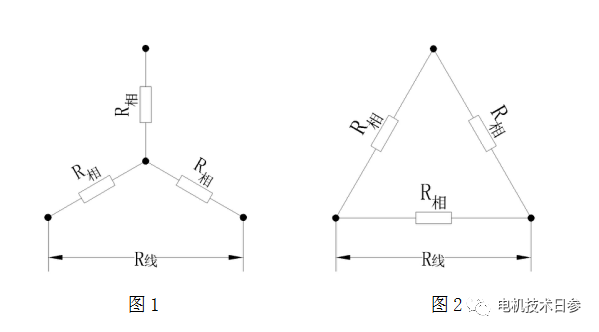

電機繞組星形連接時,示意圖如圖1所示,R線=2R相。

電機繞組角接時,示意圖如圖2所示,R線=2R相/3。

低逐線電阻轉換相位電阻

由不同接線方式下的相阻計算線路電阻的公式可以數學轉換。

電機繞組星形連接時,示意圖如圖1所示,R相=0.5R線

電機繞組角接時,示意圖如圖2所示,R相=1.5R線。

不同溫度下電阻值的轉換

一般來說,金屬導體的DC電阻有固定的關系

在型式試驗報告中,將根據電機的不同絕緣等級給出具體的電阻值,如B類絕緣電機在75時的電阻,F(xiàn)類絕緣電機在95時的電阻,H類絕緣電機在105時的電阻。在檢驗試驗的檢驗標準中,通常給出20時的電阻。當溫度偏離時,可以根據公式(1)進行轉換。
