在推文《傳感器和電機差動保護系統(一)》中，沈女士簡要介紹了大型電機運行的“過電壓保護系統”。或許你有這樣的疑問：差動保護系統是什么時候用的?怎么用?如何選擇類別?

的確，前面提到的推文只是一個大概的情況。下面沈女士盡力揭示內涵，與大家探討分享經驗。

為什么設置差動保護?

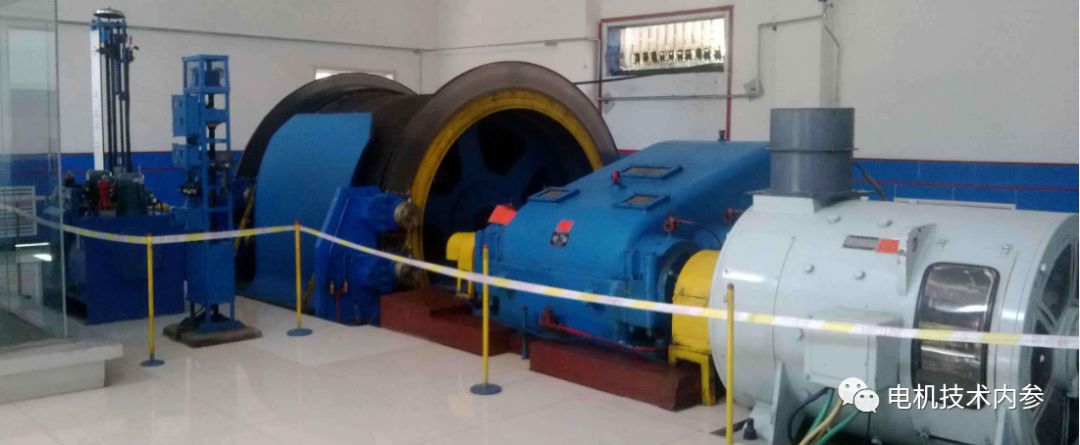

2000kW及以上的高壓電機發生故障的風險，客戶往往難以承受。有些電機雖然容量小，但用途特殊，停機損失巨大。此外，還有各種具有高可靠性應用的電機，如增加差動保護可彌補常規電流速斷保護靈敏度不足問題，與常規措施一起構成完善的電機安全運行保護系統.

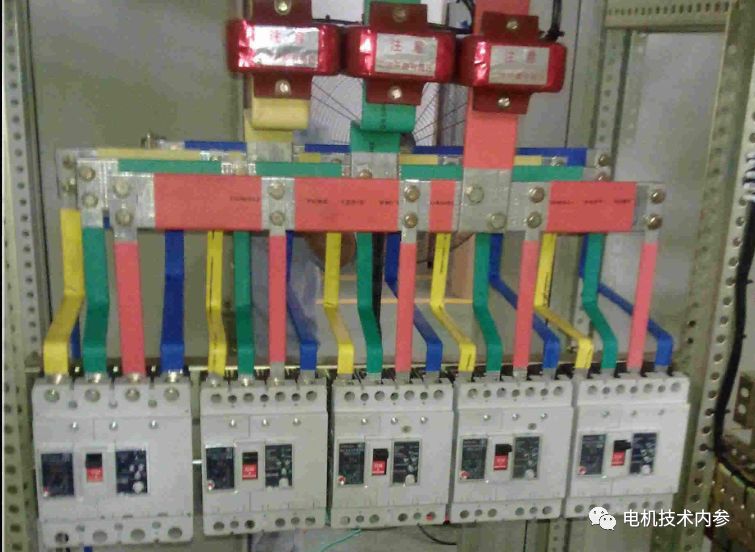

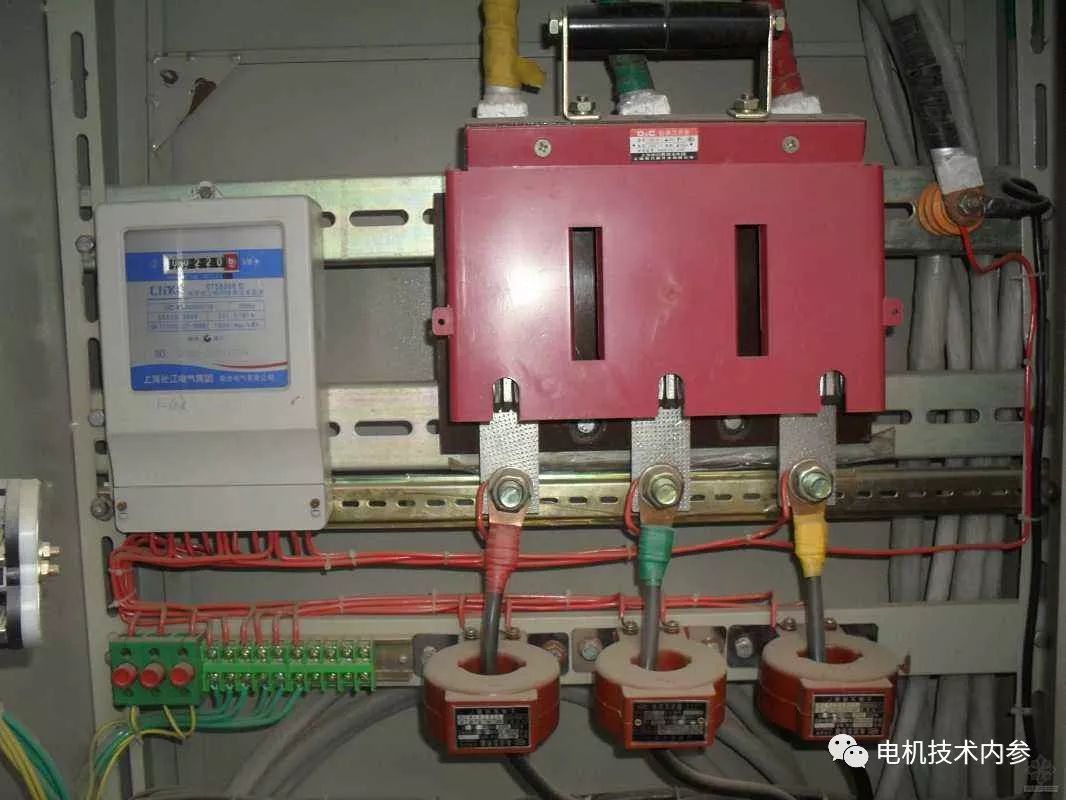

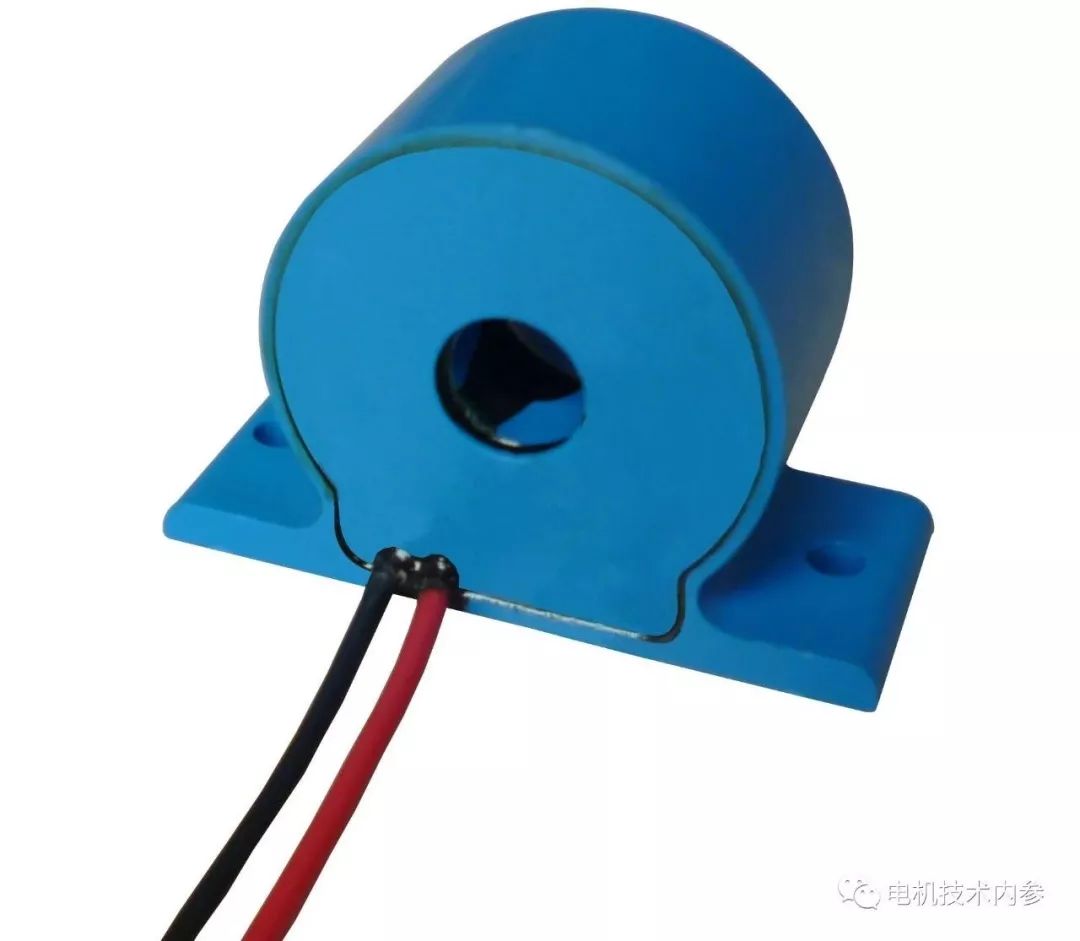

電流互感器

電流互感器在電氣測量系統中隨處可見，差動保護系統中用作測量元件的電流互感器就是保護用電流互感器。

電流互感器分類

測量和保護用電流互感器按其用途分類。測量用電流互感器在正常工作電流范圍內改進了測量和測量設備的電流信息。

保護用電流互感器用于提供電網或電器故障狀態下的電流信息，作為保護系統的動作激勵信號或激勵源。與測量用電流互感器不同，保護用電流互感器在電流比正常工作電流大幾倍至幾十倍時開始有效工作。

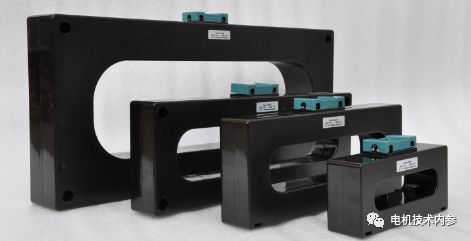

保護電流互感器分類

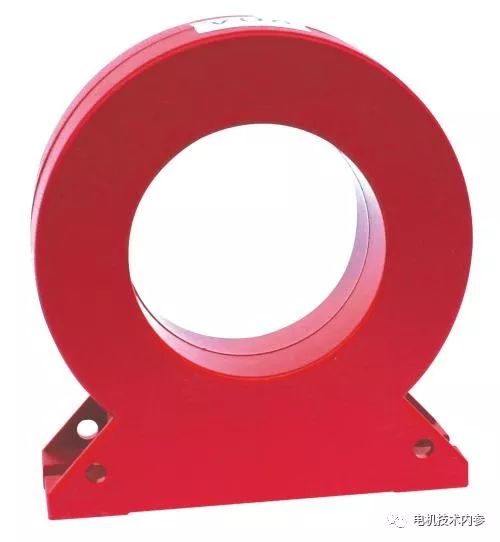

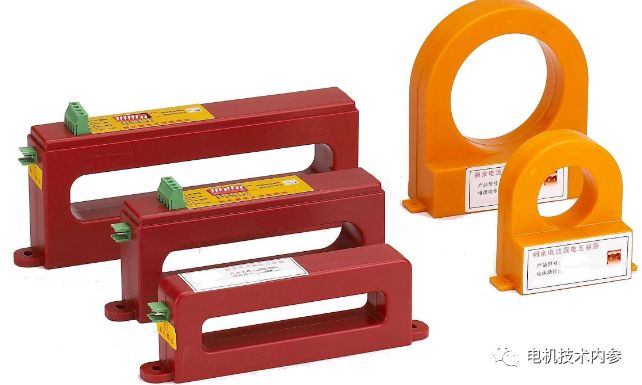

根據保護系統的具體方式，保護電流互感器分為過載保護電流互感器、差動保護電流互感器和接地保護差動保護電流互感器(零序電流互感器)。

差動保護特性

變化量差動驅動

變壓器只反映故障狀態下的電流信息，不反映負載電流，因此靈敏度高，動作速度快。

零差保護

引入穩態相位差選相器，靈敏度高，在單相高阻接地時也能跳閘。

抗電流互感器飽和能力強

繼電器差動制動系數均為0.75，采用浮動制動閾值，電流互感器飽和電阻強。

自動適應系統運行方式的改變

通過差動信號反饋閉環控制系統，可以自動適應系統運行方式的變化。

驗證線路容抗整定

如果裝置增加了測量電容電流的功能，可以根據差動電流來驗證線路容抗設置是否合理。

差動保護電機的出口方式

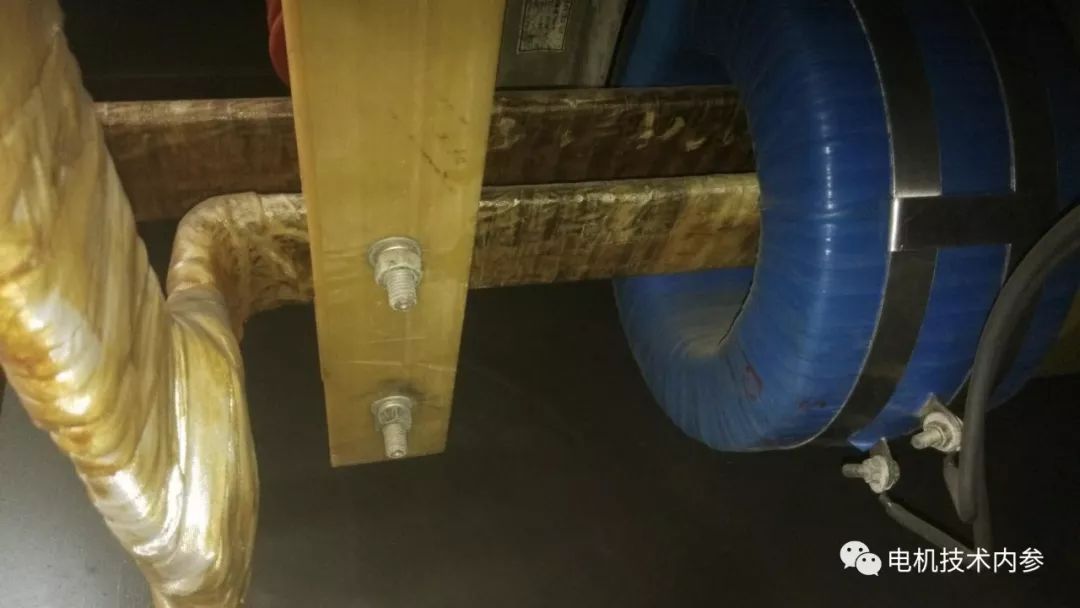

最常用的6kV和10kV電機，大部分都是內部Y型連接的電機，即采用三根出線。如果要安裝差動保護裝置，電機必須采用六個端子插座的方式。然后根據不同的差動保護系統，選擇相應的保護元件和傳感器，并進行適當?shù)耐獠空{(diào)整。
