“通過改變電源的極性，DC電機的電樞可以輕松地向前和向后旋轉。無刷DC永磁電機也是這樣嗎？”聽S女士解釋說，無刷DC永磁電機和有刷DC電機具有相同的運行機制，因此她請S女士參考。女士一時語塞，無言以對。稍微調整了一下思路，沈老師慢慢解釋了小s的問題。需要注意的是，無刷DC永磁電機是靠轉子位置傳感器運行的，不可能通過改變電源極性來控制正反轉！

無刷直流永磁電動機實現正反轉方法

無刷DC永磁電機實現正反轉有兩種方式：

安裝了兩組轉子位置傳感器。

利用一套轉子位置傳感器，通過邏輯電路改變功率開關晶體管的導通順序，從而實現電機的正反轉。

可以說，轉子位置傳感器控制的功率開關晶體管的導通順序決定了無刷DC永磁電機的電樞磁勢矢量轉向哪個方向，也就決定了電機的轉向。真的不是由電源極性決定的。加載在無刷DC永磁電機電樞繞組上的電源極性總是變化的。

有刷直流永磁電動機正反轉原理

為了分析無刷DC永磁電機的正反轉原理，本文討論了無刷DC永磁電機的正反轉。

圖1顯示了有刷永磁DC電機的正反轉原理。在圖1(a)中磁極下電樞電流分布的情況下，從左手定則或畢奧薩法爾定律可知，電樞將順時針旋轉。如果改變電樞電流的方向，使其產生的電樞磁場與圖1(a)所示方向相反，即電樞會逆時針旋轉，如圖1(b)所示。如果圖1(b)中電樞電流的方向保持不變，并且定子磁場旋轉180度電角度，如圖1(c)所示，電樞將再次順時針旋轉。

圖1

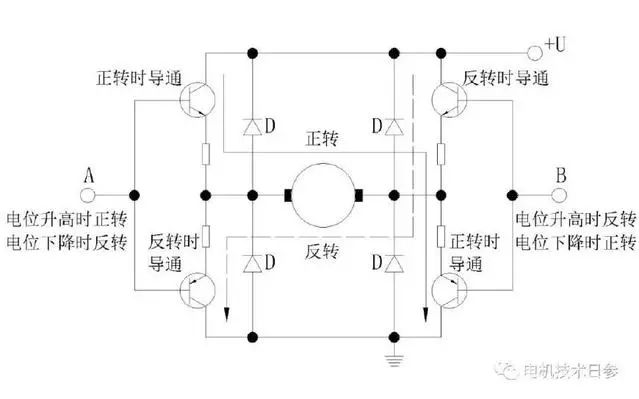

綜合以上分析可以得出，只要定子和轉子磁場中只有一個磁場，電機相對于原磁場方向旋轉180電角度，就會改變旋轉方向。因此，在有刷永磁DC電機中，通過改變電源電壓的極性，可以改變電樞電流的方向，從而改變其旋轉方向，實現正反轉。實際接線如圖2所示。

圖2

無刷直流永磁電動機如何正反轉？

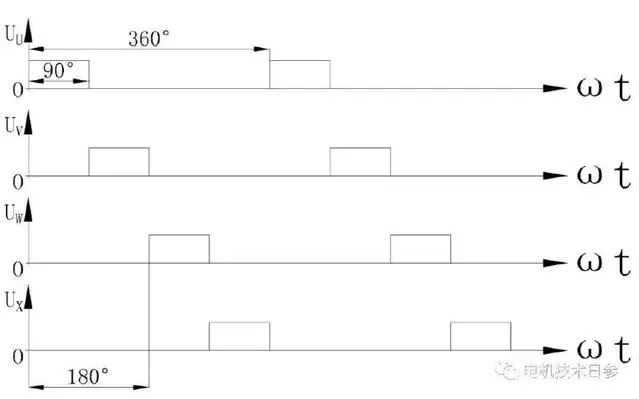

無刷DC永磁電機的正反轉不能通過改變電源電壓的極性來實現，但其正反轉原理與無刷DC永磁電機相同。圖3示出了旋轉期間四相星形無刷DC永磁電機的定子和轉子磁場之間的關系。每相繞組的導通角為90電角度，其對應的驅動信號如圖4所示。

圖3

在圖3中，我們可以看到：

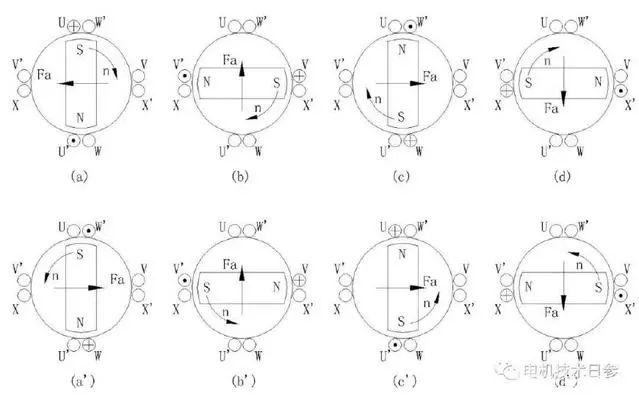

1)當t=t1時，U相繞組通電，電流方向和轉子永磁體位置如圖3(a)所示狀態，永磁體轉子順時針旋轉。此時，如果W相繞組通電，定子磁場將相對于圖3(a)中的狀態旋轉180電角度，并且如圖3(a’)中的狀態所示，永磁體轉子將逆時針旋轉。

2)當t=t2時，V相繞組通電，永磁轉子順時針旋轉，如圖3(b)所示狀態。此時，如果圖3(a’)逆時針轉到圖3(b’)所示的狀態，定子磁場將與圖3(b)所示的方向相同。此時永磁轉子磁場將相隔180電角度，轉子將繼續逆時針旋轉。

3)當t=t3時，W相繞組通電，永磁轉子順時針旋轉，如圖3(c)所示狀態。此時，如果圖3(b)逆時針轉到圖3(c)所示的狀態，并且U相繞組被激勵，定子磁場將相對于圖3(c)所示的狀態旋轉180電角度，并且轉子將如圖3所示的狀態逆時針旋轉(

從上面的分析可以看出，當無刷DC永磁電機電樞繞組的通電狀態按-(b)-(c)-(d) -(a)的順序連續變化時，永磁轉子順時針旋轉；如果電樞繞組的通電狀態以(a’)-(b’)-(c’)-(d’)-(a’)的順序連續變化，永磁轉子將逆時針旋轉。比較狀態(a)和(a’)、( b)和(b’)、( c)和(c’)、( d)和(d’)，可以發現它們之間的區別在于，或者換向電機的定子磁場與正轉電機的定子磁場相差180電角度，或者換向電機的永磁轉子磁場與正轉電機的永磁轉子磁場不同。這與有刷DC永磁電機實現正反轉的原理是一致的。

圖4

無刷直流永磁電機正反轉控制原理圖

如何實現無刷DC永磁電機電樞繞組通電狀態在圖3所示狀態下從-(b)-(c)-(d) -(a)到-(c)-(d)-(a)的連續變化？電機電樞繞組的通電由驅動信號控制。當電機順時針旋轉時，其相繞組U、V、W和X分別對應于驅動信號UU、UV、UW和UX— 1。我們需要按照以下步驟改變驅動信號的驅動對象，從而控制無刷永磁同步電機反轉或逆時針旋轉。

010-350002

初始狀態

在U相繞組應該通電的轉子位置，U相繞組不通電，W相繞組通電，即此時驅動信號Uu驅動W相繞組，給W相繞組通電，從而實現從狀態(a)到(a’)的切換。

轉過90電角度

此時順時針和逆時針旋轉的轉子磁極轉向相反，即轉子磁場相差180電角度，定子電樞磁場同向，這樣逆時針旋轉的轉子磁極可以繼續逆時針旋轉。因此，同樣的UV驅動V相繞組并給V相繞組通電，從而實現從狀態(B)到(B’)的切換。

圖5

轉過180電角度

此時，順時針和逆時針旋轉的轉子磁極轉向相同的方向，即轉子磁場與初始狀態相差180電角度。在應該給W相繞組通電的轉子位置，應該給U相繞組通電而不是給W相繞組通電，即此時用驅動信號UW驅動U相繞組給U相繞組通電，從而實現從狀態(C)到(C’)的切換。

轉過270電角度

此時，順時針和逆時針旋轉的轉子磁極轉向相反的方向，即轉子磁場相差180電角度，只有當定子電樞磁場同向時，逆時針旋轉的轉子磁極才能繼續逆時針旋轉。因此，同一個UX驅動X相繞組并激勵X相繞組，從而實現從狀態(D)到(D’)的切換。

轉過360電角度

回到初始狀態，重復上述過程。

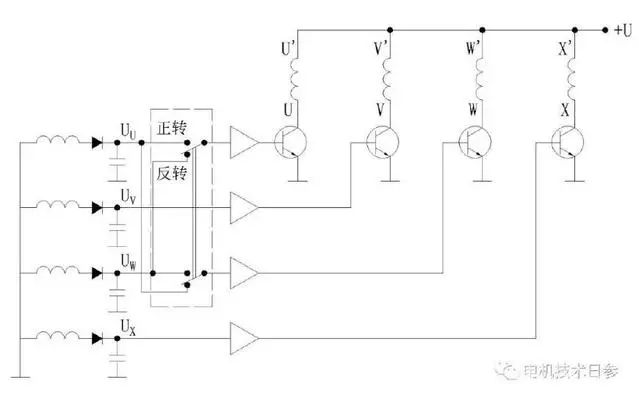

通過使用接觸式或非接觸式聯動開關，可以將-(b)-(c)-(d) -(a)的順序連續改變?yōu)?a')-(b')-(c')-(d') -(a ')的順序，從而實現電機從順時針旋轉到逆時針旋轉的轉變。圖5是它的示意圖，其中方框1是聯動開關。
