很多維修電工都覺得電機維修很復雜，不知道電機內部是怎么回事。有時候想問問身邊的同事，又覺得不好意思。他們想問外面修電機的師傅，不認識別人也不會告訴你?？傊?，他們一直想學，只是沒有機會。今天它來了。我用最有代表性的(入門級)24槽4極電機來說明，內部不需要布線，連接手柄是下線，6個接線端子直接連接，省事又好看。
首先，繞制時，絕緣蠟管套在漆包線上。4極電機有四個極組，即每相繞四個線圈，每相套三根絕緣蠟管。

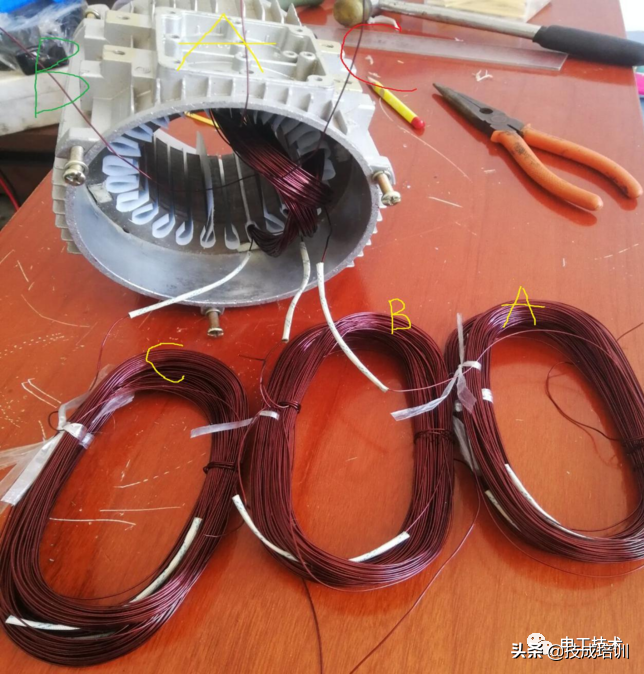

下線時，起點(出線)可以在內圈，也可以在外圈。這里以內圈為例。24槽4極電機，離線規則是：下一個槽空一個槽，掛兩個把手，節距為(1-6)。下線時，第一階段A，然后第二階段B，然后第三階段C按此順序進行。掛柄的意思是掛起來，而不是先放下。每個線圈都有兩個有效邊(嵌在槽中的邊)，A相和B相先向下。

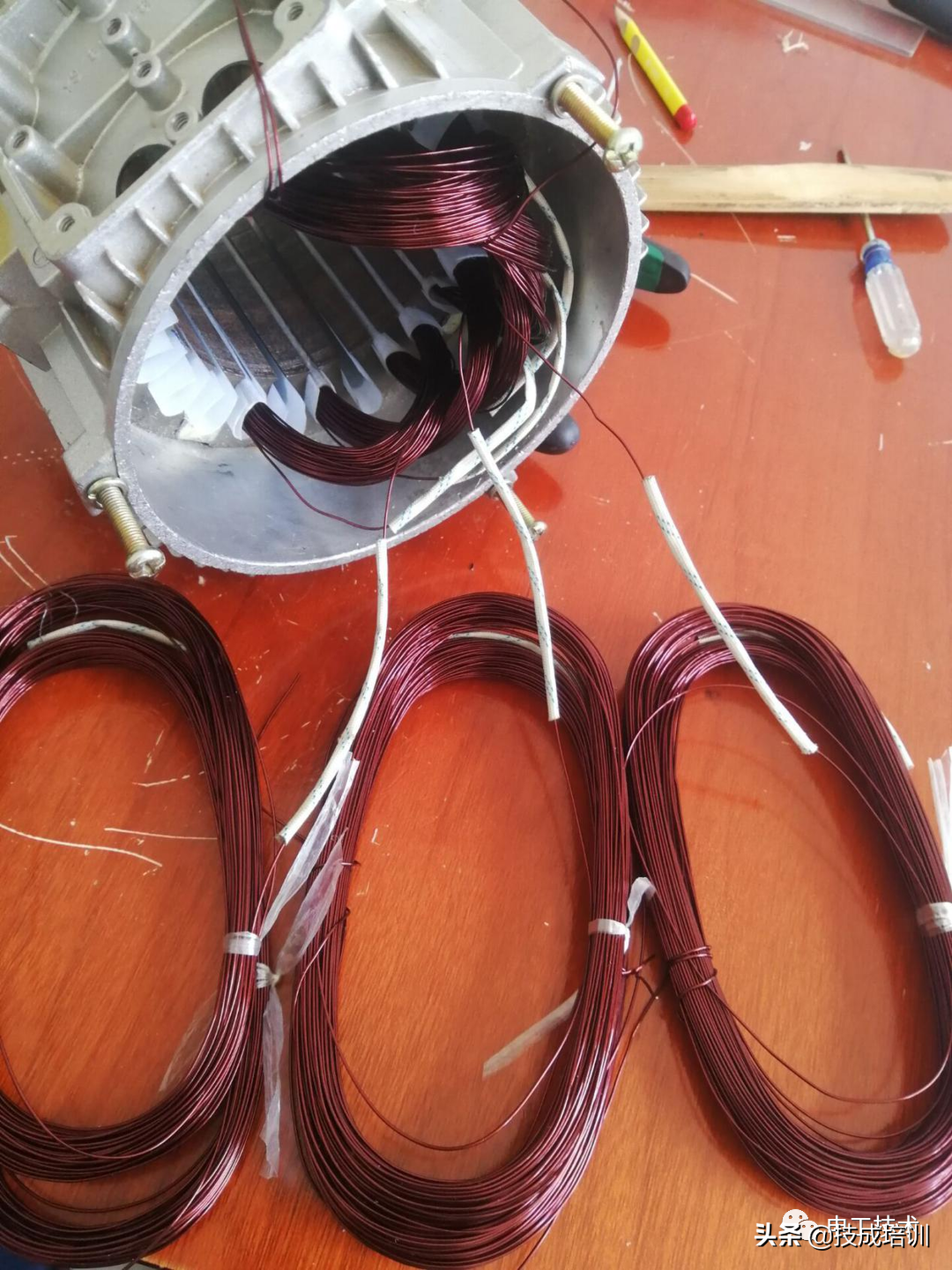

注意每相第一手下線時的出線，給出線留內圈。這是每個階段的A、B、C階段的第一手。只有A相和B相的下一個有效側，以及C相的兩側被降低到槽中。剩下的線把ABC三期按順序排好，橋線的蠟管都是從下面出來的。

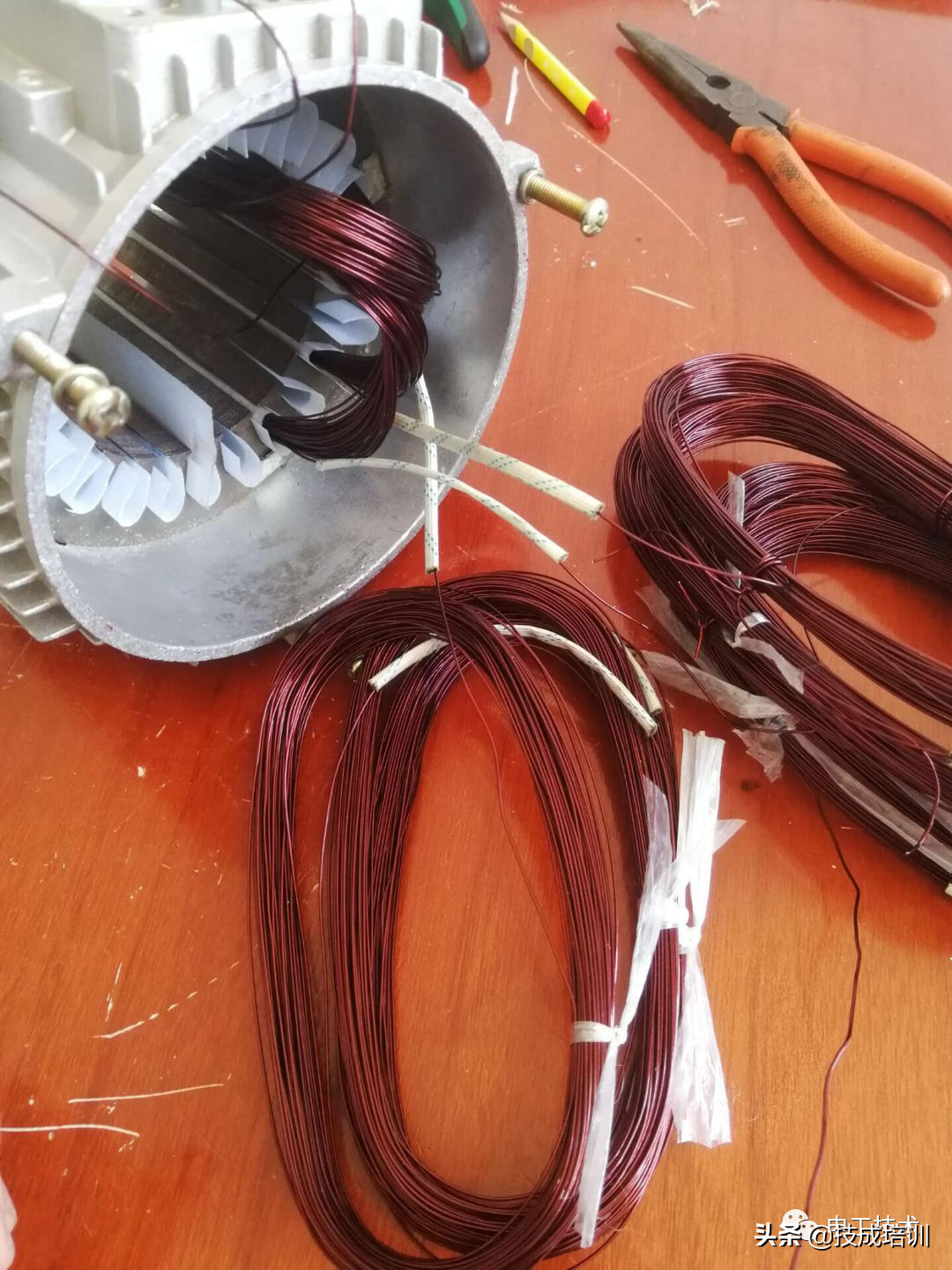

取第二個的時候，先從另外兩個相下面取A相。小心不要讓電線纏繞在一起。

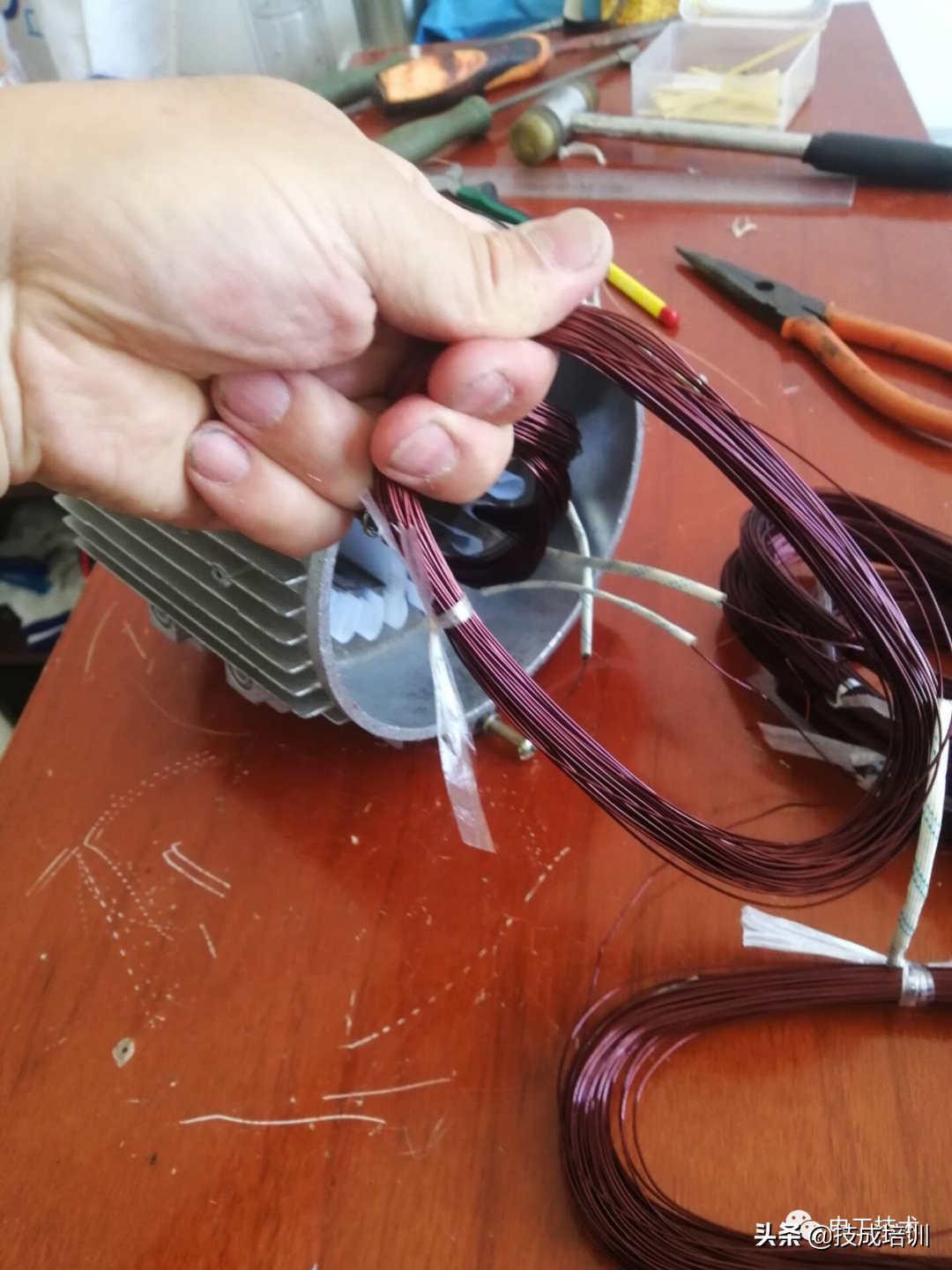

拿到這里之后，我們需要在下線之前把線圈翻過來。是先連接到橋線的那一面。
注意手柄的轉動。當?shù)诙€(gè)線圈關閉時，所有三相都必須翻轉。

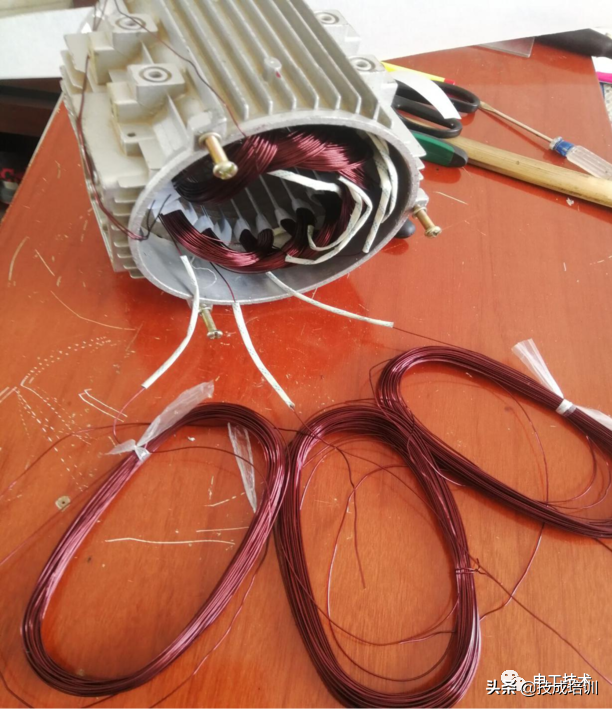

二次線圈三相下翻就是這種情況，所有的橋線都是從上面出來的。繼續第三圈。第三個線圈不需要翻轉，和第一個線圈一樣。

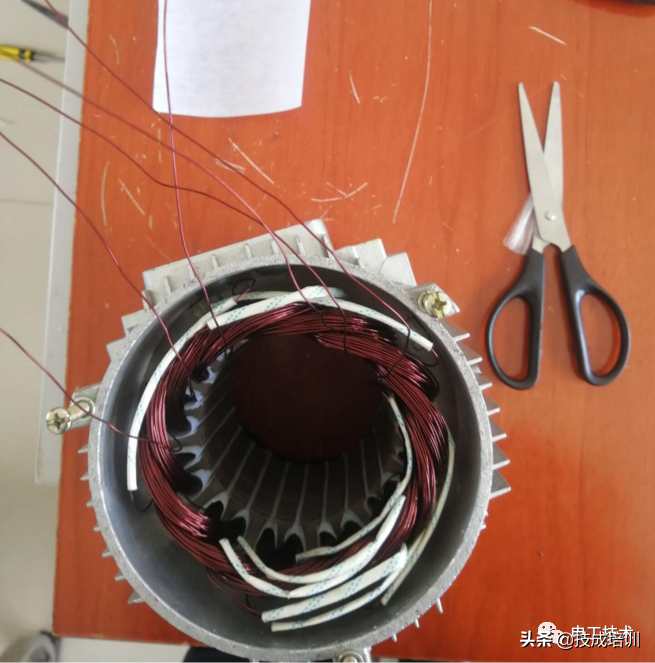

第三圈鋪好后，橋線從下面出來，繼續鋪第四圈。第四圈和第二圈一樣，也需要關小。整個線下過程一正一負。全部下線后，6條出線全部在內圈。
六個插座順時針數，1.2.3.4.5.6，1/3/5是U1/V1/W1，剩下三個插座分別是U2/V2/W2。每相加相間絕緣，用白布膠帶綁好才可以使用。你學會了嗎？
