以寶馬i3 2022 eDrive 35 L為例，其廠商指導價為34.99萬元。
寶馬i3搭載無需稀土的勵磁同步電機
在發動機領域，寶馬一直處于行業頂尖水平。無論是四缸、六缸還是八缸發動機，性能都很出色，掌握了關鍵核心技術。在新能源時代，寶馬在電機領域投入了大量的資金和人力。其自主研發的無稀土勵磁同步電機系統同樣性能優越！最大功率達到210 kW，最大扭矩400 Nm。
寶馬-I3純電車的動力系統采用后驅的設計。驅動機構簡單，就是電機和單速變速箱。整個功率部分重量輕，可靠性高。BMW-I3配備了一套由12個電池單元組成的8個電池模塊。電機最大功率125kW，約172馬力，最大扭矩250Nm。官方公布的百公里加速時間為7.2秒，電池充滿電后可行駛約130 km。

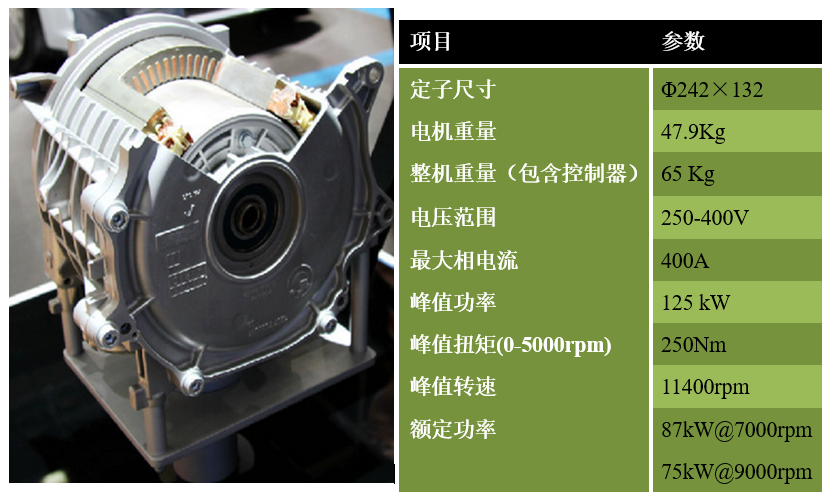

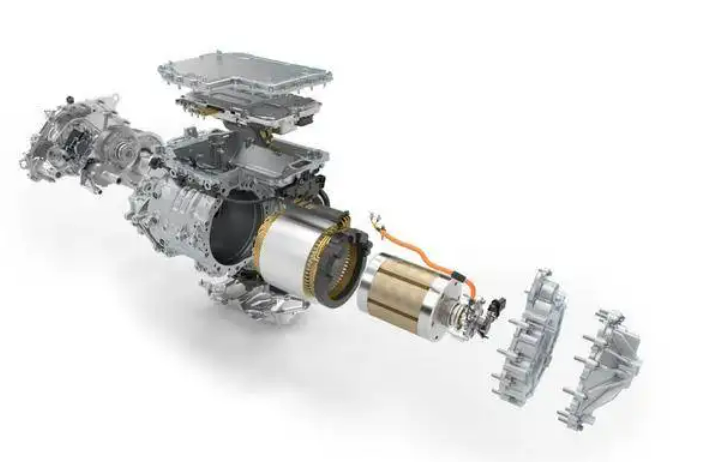

BMW-I3驅動電機和電機控制器采用一體化結構，其中驅動電機的性能參數如下：

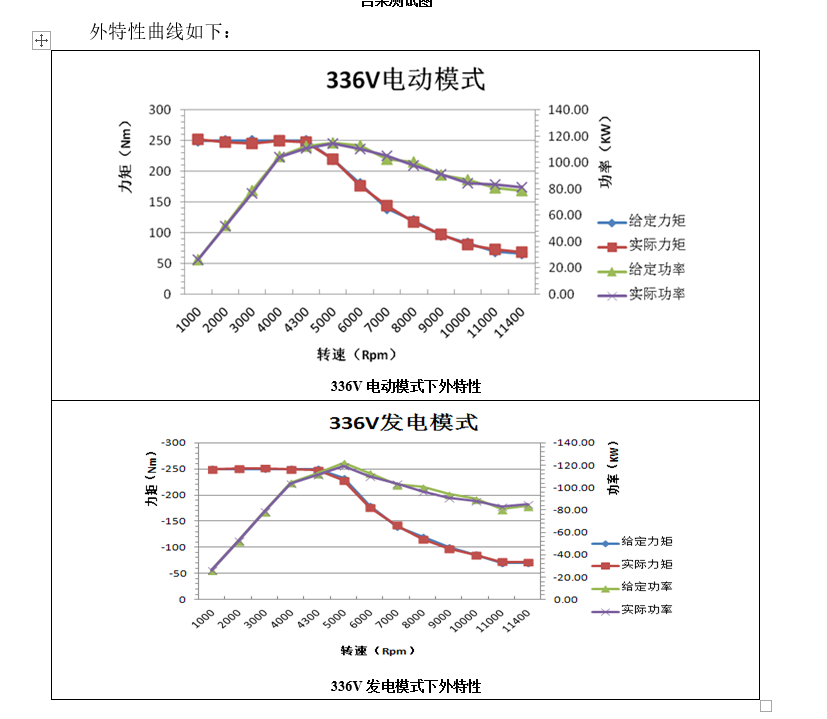

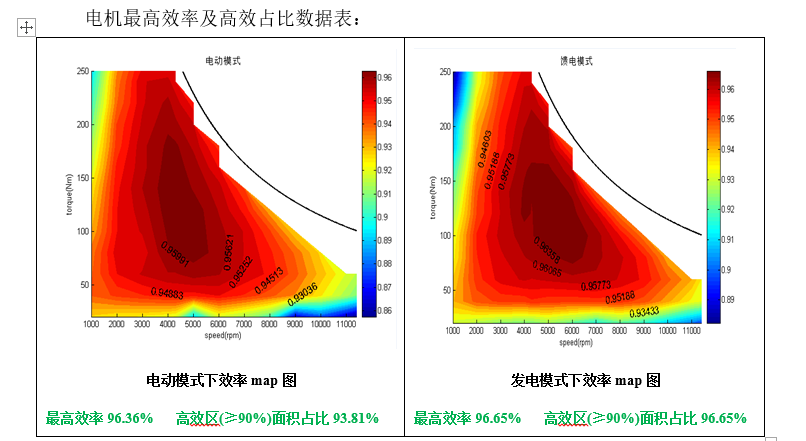

BMW-i3驅動電機高效區測試結果表明，該電機的顯著優勢在于高效區比例大(90%)。
1)寶馬升到102會跳到97，然后繼續升溫；同樣，當溫度下降到97時，會跳到102，然后繼續降溫。3354由于熱敏電阻R-T轉換過程計算為多段函數，節點位置處理引起跳變，但最終穩定溫度值不變。

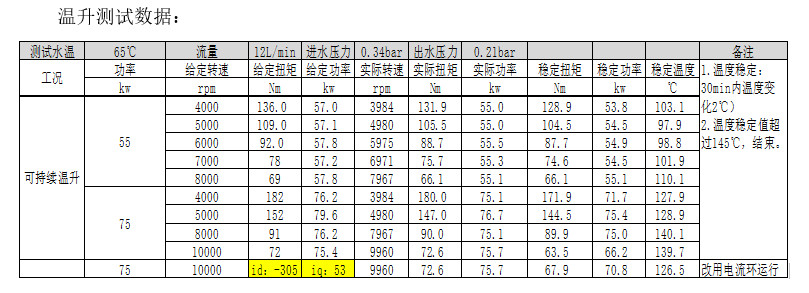

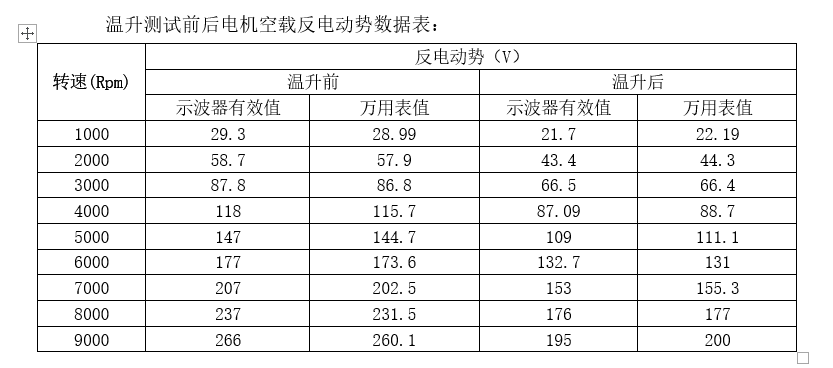

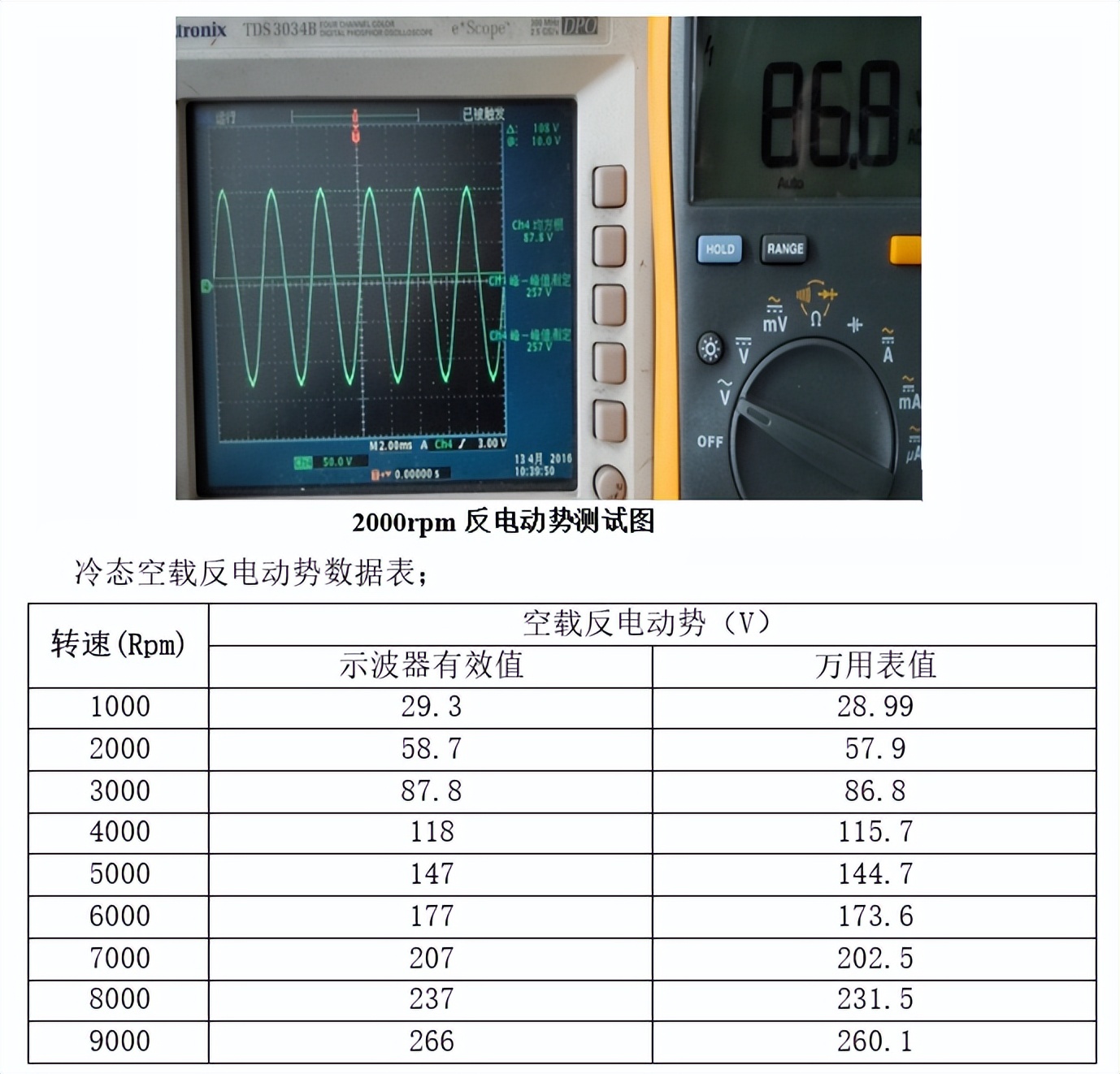

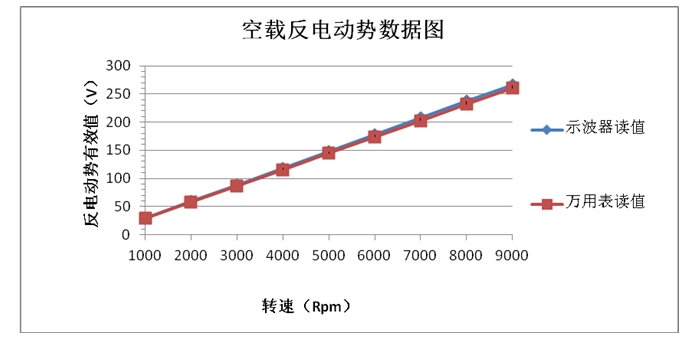

2)在75kW-10000 rpm下測量扭矩回路的溫升，發現電機功率在穩定時大幅下降(75.1kw66.2kw)。用電流回路再次驗證，發現溫升數據相差很大。3354驗證電機的冷態反電動勢(如下表所示)，初步判定電機已經退磁。退磁的可能原因：熱態溫度升高，轉子溫度過高，導致退磁。
寶馬-I3，增程版，比純電動車多了一個排量為0.65L的雙缸汽油發動機。在電量不足的時候可以用來給電池充電，但并不直接參與車輛的行駛。

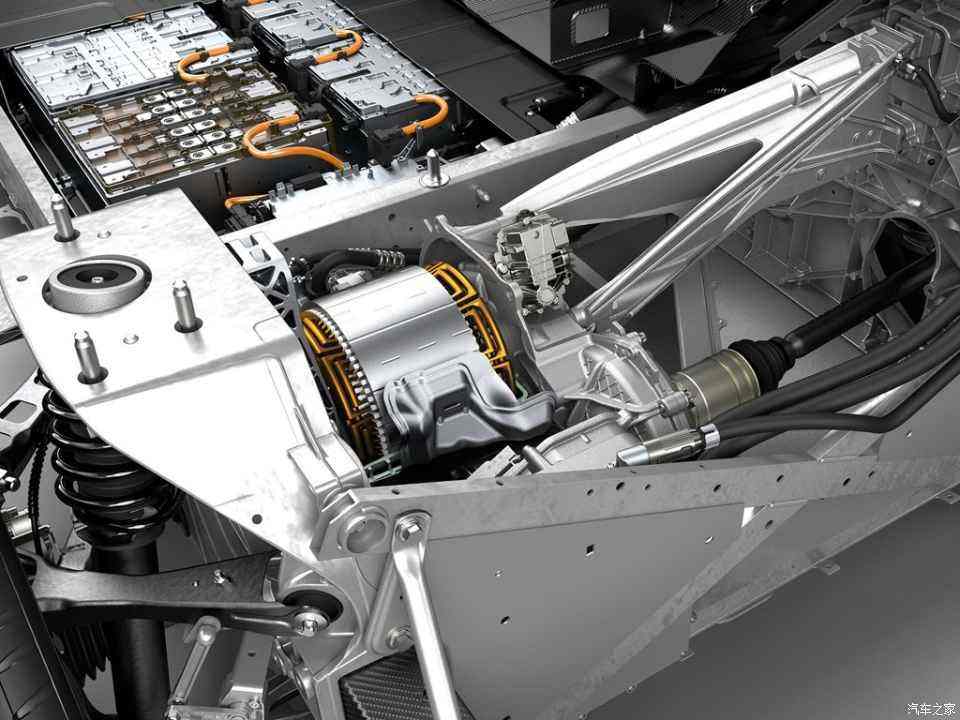

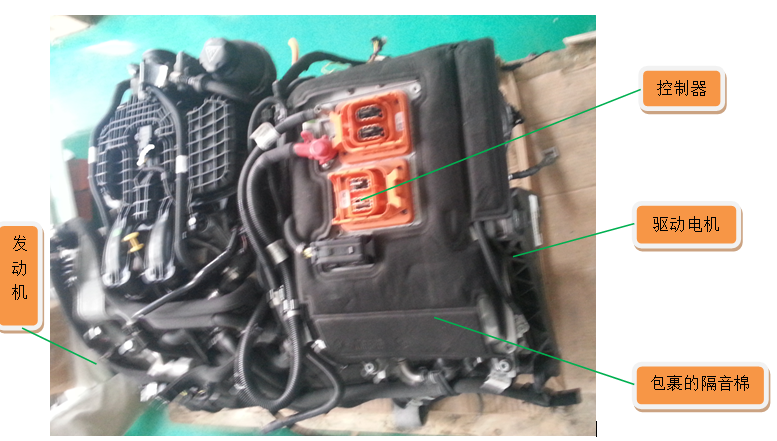

電機采用電機和控制器一體化結構，更加緊湊，節省布局空間。同時減少了控制器與電機之間的線束長度，從而提高了連接的可靠性，降低了系統的總重量，僅為65Kg。如下圖：
電機和控制器的外表面覆蓋有隔音棉。由于主機在運行時會產生大量的熱量，而電機和控制器又靠近發動機，包裹的隔音棉可以有效隔熱，同時具有一定的隔音效果。對隔音棉單獨進行測試，結果表明，對于相同的噪聲源，包裹隔音棉可降低噪聲3-5dB。這種設計對于緊湊型串聯混合動力系統具有明顯的優勢。

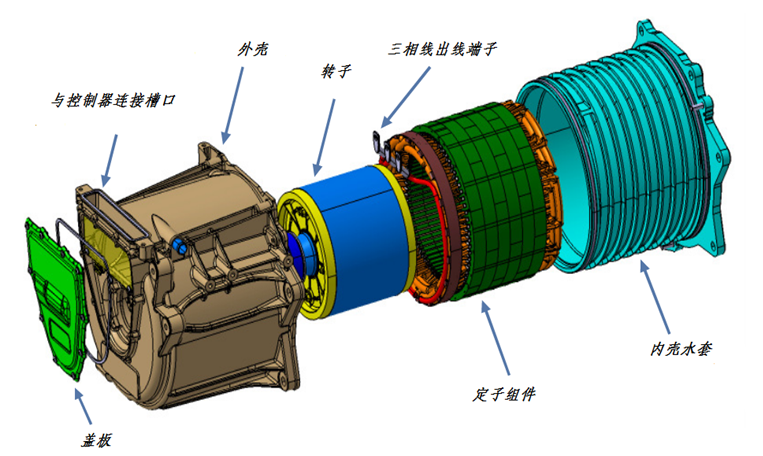

對于BMW-I3驅動電機，其主要部件如下：

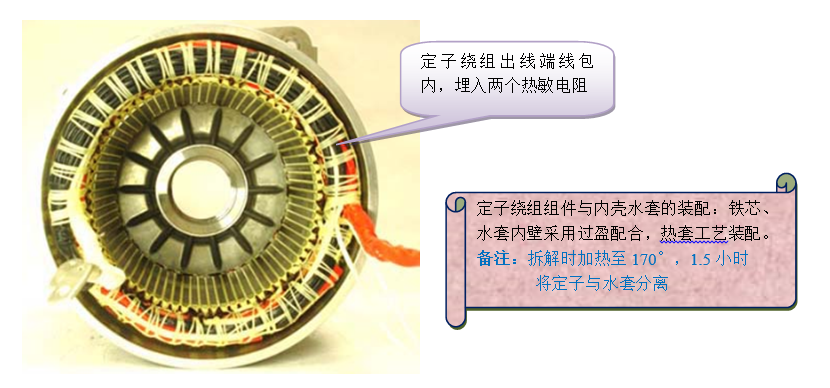

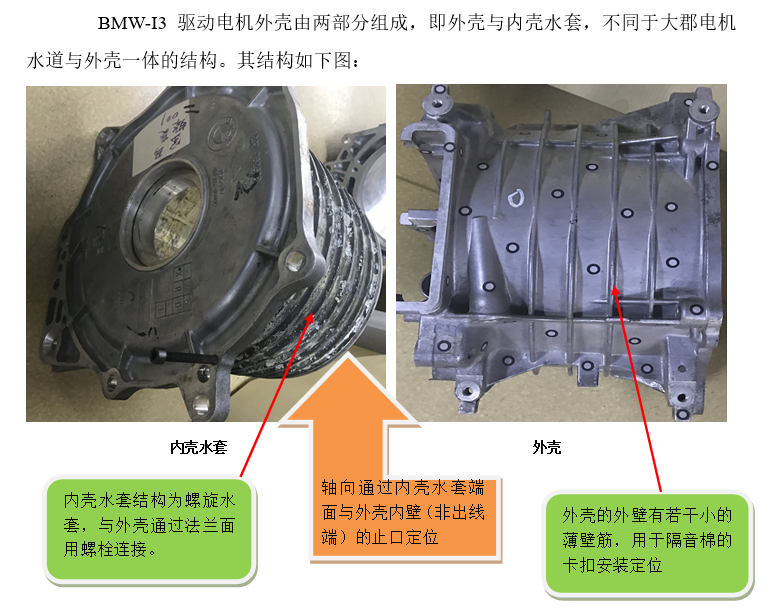

外殼的內壁與內殼水套的外圓采用過盈配合，并通過熱套的方式裝配。與我公司電機外殼的結構和工藝相比，主要有以下特點：
A.寶馬-i3電機底盤采用外殼內殼水套形式，大駿電機采用一體式結構。這種形式可以將水路設計成復雜的結構，避免了水路澆鑄在外殼內的結構設計的局限，滿足更高的散熱要求。
B.寶馬-I3底盤采用高壓鑄造工藝，大駿底盤采用低壓鑄造。這兩種工藝的主要區別如下：.高壓鑄件尺寸精度高，表面光潔度好，一般相當于5~8級，強度和硬度較高。二。高壓鑄件容易產生氣孔，延伸率差，不能熱處理；然而，低壓鑄件很少有內部缺陷，因此可以對其進行熱處理以提高其硬度

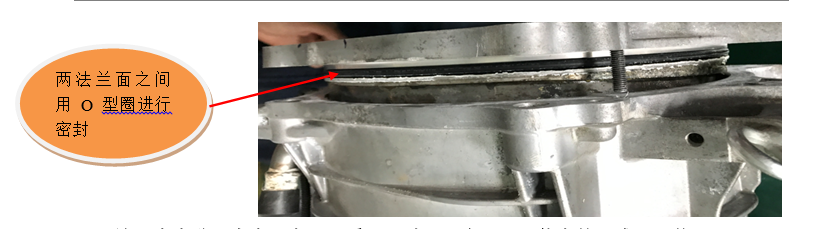

C.外殼和內殼的水套的法蘭面(出口側)以及水套和外殼的內壁止擋(非出口側)由O形圈密封。
（一）定子繞組

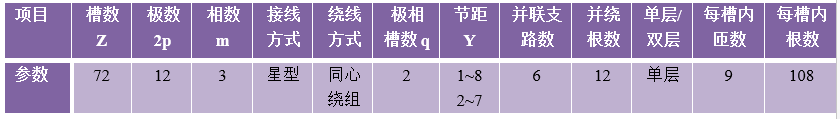

定子繞組主要參數
項目 | 槽數Z | 極數2p | 相數m | 接線方式 | 繞線方式 | 極相槽數q | 節距Y | 并聯支路數 | 并繞根數 | 單層/雙層 | 每槽內匝數 | 每槽內根數 |
參數 | 72 | 12 | 3 | 星型 | 同心繞組 | 2 | 1~8 2~7 | 6 | 12 | 單層 | 9 | 108 |
定子組件重21千克，鐵芯長度為132毫米。采用單層同心繞組，一個極相組同心套裝兩個線圈，兩個線圈的節距分別為1~8槽和1~7槽。寶馬-I3由于定子鐵芯槽數較多，采用單層同心繞組，工藝性更好。它的主要優點是：
A.每個槽只嵌一個線圈邊，所以電機的線圈總數等于鐵芯槽數的一半，提高了繞線嵌線的工作節奏；
B.由于槽內只有一個線圈側，不需要層間絕緣，槽內不存在相擊穿問題，槽面積利用率高；
C.與鏈?zhǔn)嚼p繞相比，其端部互不重疊，厚度減小，成型更容易。
缺點是單層繞組的電磁波形不理想，電機的損耗和噪音比雙層繞組大，所以這樣的設計是技術和性能的平衡。
（二）定子鐵芯

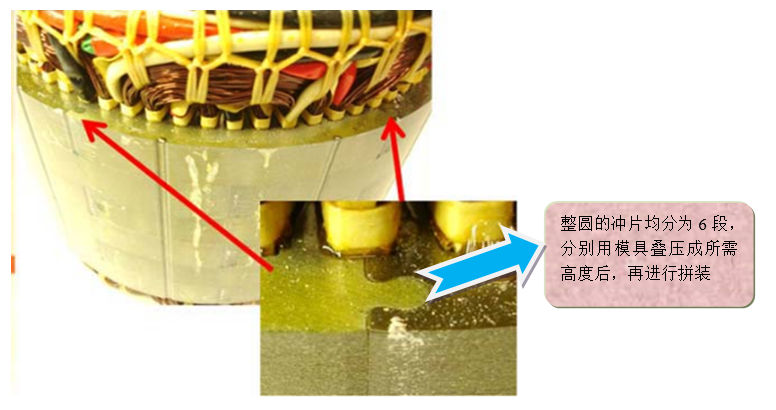

BMW-I3電機的鐵芯采用組裝式結構，如下圖所示：
定子為直槽，由整圓段疊壓后組裝而成，相鄰兩段由凸弧形臺階和凹槽夾緊連接。這種鐵芯厚度為0.15mm，鐵損小，散熱好，性能優于我公司使用的寶鋼B27系列硅鋼片(厚度為0.27mm)。由于BMW-I3定子疊片的材料很薄，而且材料本身很貴，所以整片圓形疊片的成品率很低。另一方面，用于轉子的硅鋼片厚度為0.27mm，定子和轉子不能一次疊片成型，定子鐵芯分段疊片后組裝，材料利用率高，能有效降低成本。這種裝配方案對于電磁性能有明顯的不利，因?yàn)闊o(wú)論制造和裝配工藝多么精密，兩段裝配之間總是有間隙，所以會增加漏磁。

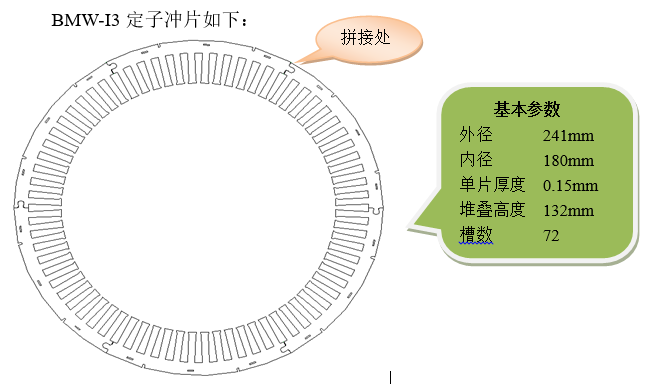

BMW-I3的定子疊片如下：

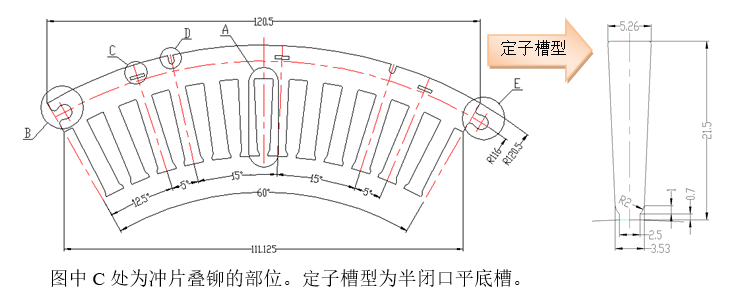

定子沖片在圓周上被分成六段，每一段都通過凸部E與下一段的凹槽B卡接，如下圖所示：
（三）三相線
寶馬-I3三相線的出線方式采用漆包線的OT端子，和我們電機的出線方式一樣。三相線出線和非出線端子參數如下：(單位均為mm)
在這種設計中，省略了電機接線座的結構，控制器的連接器直接與電機腔體內的接線端子連接，減少了電機的整體包絡空間。此外，在它們之間沒有外部線束的情況下，可以實現更好的輕質設計。
（一）磁鋼性能

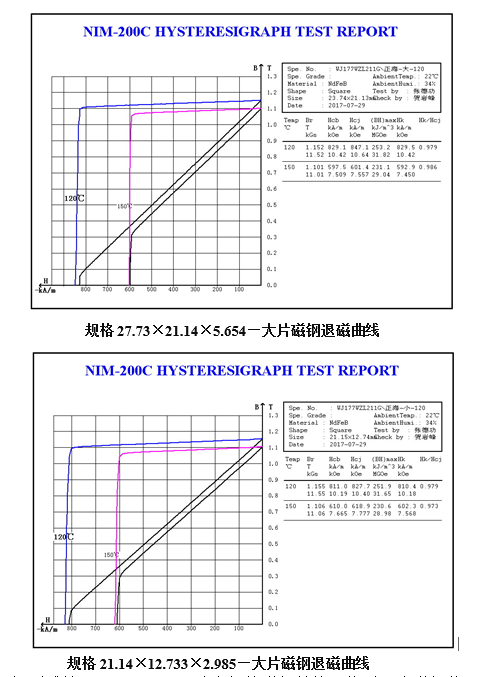

寶馬-I3電機的轉子分為六個斜極，呈人字形不對稱排列。每個磁極由兩塊磁鋼排成一條平行線。其性能測試如下：
根據測試結果，寶馬-I3驅動電機的磁鋼性能接近國產磁鋼牌號N35UH~N42UH。

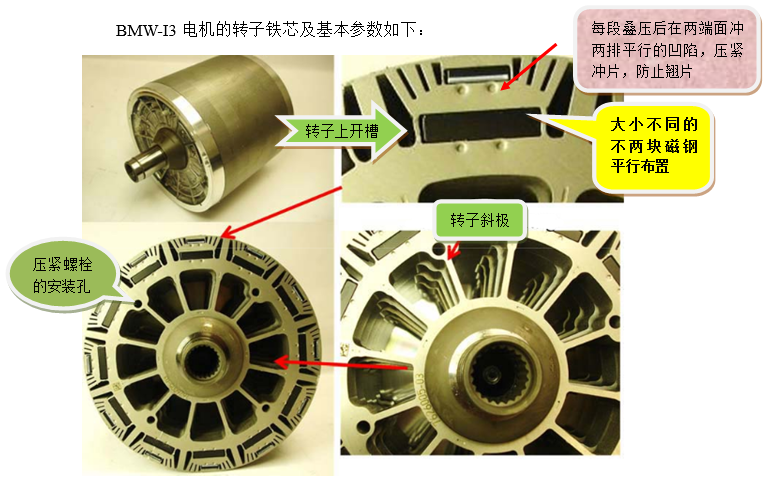

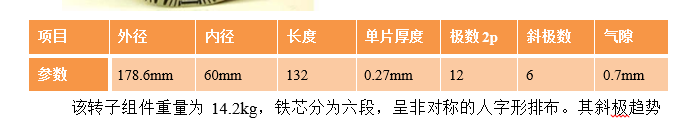

（二）轉子鐵芯
每段鐵芯疊壓并用級進模鉚接后，在每段鐵芯靠近外圓的兩端面形成兩排凹陷，沖片壓緊防止翹曲。然后用工裝定位，打出上圖中壓緊螺栓的安裝孔，最后按斜極角度壓6段鐵芯。

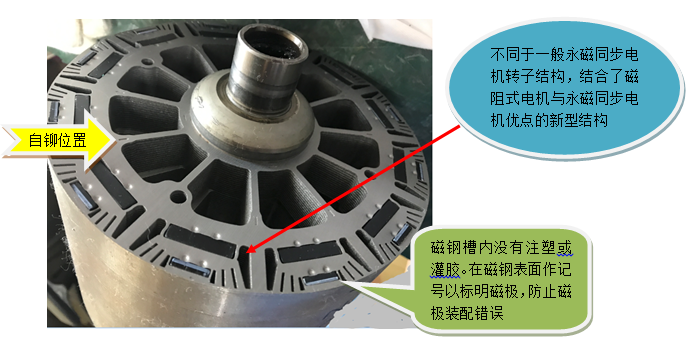

BMW-I3驅動電機在轉子結構上進行了精心設計，其特點主要分為兩點：1。轉子磁性層數為兩層；2.在轉子每極磁層的兩側沖有凹槽，類似于磁阻電機的結構，結合了永磁同步電機和磁阻電機的優點。為此，在美國申請了專利。這種電機稱為永磁輔助磁阻同步電機。3.這
2.對于BMW-I3永磁輔助磁阻同步電機，除上述多磁層外，在每一磁層兩側沖壓兩組由若干個充氣轉子凹坑組成的磁通感應組，形成磁鋼輔助的磁阻同步電機，以提高其性能。輸出轉矩不僅包括永磁轉矩，還包括很大比例的不對稱引起的磁阻轉矩。這種電機兼有內置永磁電機和磁阻電機的優點。從電磁性能方面來看，本設計方案的主要特點是：
A.由于直軸方向有多層永磁材料，其磁性相當于氣隙，阻礙了直軸方向磁力線的通過，使得直軸電感很??；
b、允許跨軸磁力線貫穿整個轉子表面，跨軸磁阻小，使電機獲得大的跨軸電感；
C.因?yàn)殡姍C(jī)的交流DC軸電感差別很大，可以獲得更大的凸極比，產生更大的磁阻轉矩。與同樣輸出轉矩能力的永磁同步電機相比，所需永磁體數量會少很多。磁鋼材料可以采用磁性能較弱的非稀土永磁材料，或者降低磁鋼的等級，以節省永磁材料和電機制造成本。與永磁同步電機轉子方案相比，在磁鋼用量不變的情況下，該方案可以提高輸出轉矩能力。
D.由于電機永磁磁場的磁密度較低，電樞磁場的削弱能力更明顯、更強，使電機具有更寬的削弱調速范圍，在電機高速失控時，不會造成過電壓危險，從而保護電氣設備；
E.與永磁同步電機相比，永磁輔助磁阻同步電機永磁體的渦流損耗和鐵損明顯降低，高速區效率提高。另外，如上所述，寶馬-I3驅動電機的定子采用了高磁導率能的硅鋼片(厚度為0.15mm)，也非常有利于降低鐵損。所以無論是測試結果還是寶馬官網的宣稱，這款電機95%的效率區域都是非常大的，使得寶馬-I3搭載了同樣電池的新電機，汽車的續航能力得到了提升。
3.轉子極數為12:用于驅動新能源汽車的永磁同步電機大多為8極，極數越多電磁轉矩越穩定，但鐵損越高。同時，在磁鋼數量相同的前提下，增加極數可以有效提高總電磁轉矩。所以對于永磁輔助磁阻同步電機，為了提高電磁轉矩，減小轉矩脈動，應該采用多極多槽配合方案，就像寶馬-I3驅動電機72槽12極的方案一樣。
綜上所述，寶馬-I3采用的永磁輔助磁阻同步電機在提高電機輸出性能、降低成本方面具有一定的優勢，具有廣闊的應用前景，尤其是在多層轉子結構空間的大型客車電機中。詳細的電磁分析請參考電磁仿真對比報告。
（三）端板

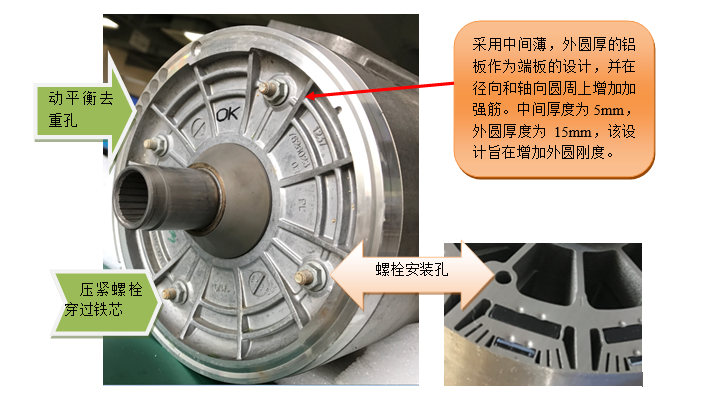

在轉子鐵芯的兩個軸向端面，寶馬-I3驅動電機的端板設計方案與我公司隔磁板略有不同。其壓緊結構采用螺栓穿過轉子鐵芯，另一端面用螺母壓緊。詳情見下圖：
寶馬-I3驅動電機轉子兩端板采用鋁板設計，中間板薄外圓厚的設計增加了端板外圓的剛性。主要原因在于轉子的兩個磁層和兩側開槽的結構，使得無法在外圓附近布置重疊的鉚接點。因此，增加了外圓的厚度，采用了加強筋的設計，同時采用了螺栓連接，使轉子沖片能夠壓緊，保證了轉子沖片的質量
BMW-I3電機采用空心軸整體鍛造工藝，優點是材料內部結構變得非常堅固致密，顯著提高了機械性能，并且比機加工實心軸更輕。但缺點是空心軸鍛造工藝成本增加，模具成本昂貴，適合批量生產。另一方面，轉子鐵心與軸采用過盈無鍵聯接配合，對于極角傾斜、轉速要求高的電機，過盈無鍵聯接的動平衡優于鍵聯接。電機主軸輸出端采用深溝球軸承6306，后軸承采用6006，均為印度NBC的產品。軸向軸由彈性擋圈限制，以防止其軸向移動。
通過本次奧迪-P2汽車的基準拆解，后續設計研發需要注意以下幾點：
1.針對定子槽的設計，在減少加工和離線工時的同時，從電磁和結構設計兩方面研究如何改進槽結構，導致轉矩脈動大的缺點。
2.研究0.55mm厚的不銹鋼片P2電機作為隔磁板，可以減輕原隔磁板的重量，減少加工和裝配的工時。
3.P2電機水路采用鋼制件設計，如果有強度要求，在后期新電機設計中可以考慮鋼制件。另外，P2電機在水阻測試時水阻相對較小。后期設計這種大直徑小軸向的電機時，參考其水路形式和截面積。
4.對于連接器和線束，電機內部零件全部采用整體注塑密封設計，以研究結構是否能提高抗震和耐腐蝕性能。
5.5的水嘴。P2電機是注塑的，結構和我們公司差不多，但是材質不一樣。后期需要評估其性價比是否有優勢。
6.6的鍛造工藝。采用P2轉子輪轂，中心沒有沉孔。轉子輪轂和轉子鐵芯采用過盈配合裝配，對ISG電機的后期開發具有借鑒和研究意義。
