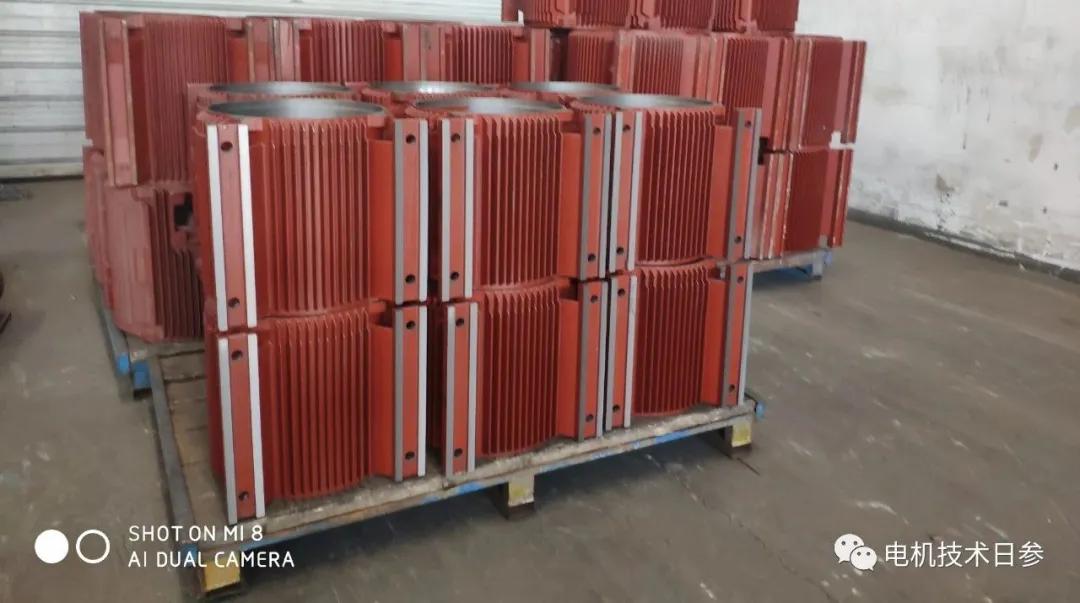

在電機產品中，機座、端蓋、軸承內外蓋、鐵芯等零件的所有徑向尺寸匹配和相互同軸度是加工過程控制的關鍵，尤其是機座、端蓋、軸承內外蓋等殼體零件。擋塊的尺寸匹配和同軸度是工藝控制的關鍵，也是影響整機質量水平的關鍵因素。

在機架、端蓋和軸承內外蓋的配合關系中，必須控制好以下三個方面，以滿足和保證整機的質量和性能。

1 同軸度要求

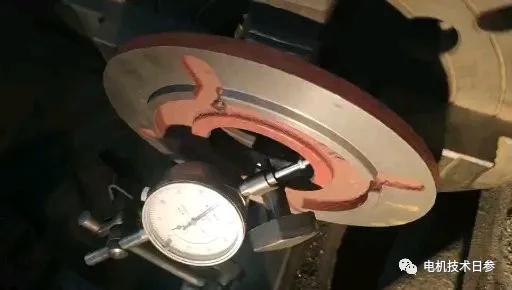

所有槽口都應在軸線中心線的基礎上處于同軸狀態，以確保與定子中心線重合，并保證電機運行時良好的機械和電氣特性。在實際加工中，如果存在非中心性的問題，很可能會導致低頻電磁聲、掃膛甚至電機裝配后無法轉動。

2 尺寸配合公差的合理性

根據各部件與基準的同軸度要求，軸承底座與端蓋、端蓋與內外蓋的配合公差，以及各自獨立的形位公差，應保證相互裝配性和相互支撐精度滿足同軸度要求。底座和端蓋之間一般采用過渡配合關系，既能滿足彼此的同軸度控制要求，又能降低裝配難度，避免裝配時對加工面的損傷。

3止口長度控制要求

電機零件圖中標注了接頭的長度控制要求，沒有標注公差要求。在大多數情況下，這個尺寸的控制沒有問題，但是當零件的加工余量較大時，往往會出現一些意想不到的情況。其主要表現是一些操作人員不注意不理解公差，為了節省時間，加工長度嚴重超差，導致在裝配機座和端蓋時出現軸向干涉。

對于端蓋，由于不同合作供應商的加工工藝不一樣，或者加工出的毛坯尺寸不合理，所以端蓋擋高或擋低；當擋塊太高時，組裝時可能無法正確就位，當端蓋擋塊太低時，很難保證兩者的配合精度，尤其是對于普通鑄鐵等容易磨損的材料。客觀地說，擋塊的長度是引導和制約兩者配合、控制同軸精度的重要尺度。
