在上一個話題中，我們談到了異步電機的效率。效率與電機損耗直接相關，而損耗是負相關的，即當電機損耗大時，效率會降低，也就是說要保證電機的效率，就要采取相關措施降低損耗。

電機的損耗由定子銅損耗、轉子銅損耗、鐵損耗、風摩擦損耗和雜散損耗組成。以籠型電機為例，有人通過大量的試驗數據進行了統計和計算，發現定子的銅損耗占比最大，在25-40%之間，其次是鐵損耗，占20-25%，轉子的銅損耗占18-23%，風摩擦損耗占5-15%，雜散損耗占5-10%。根據不同的損耗，在不同的階段，可以采用不同的方法進行控制，可以達到提高電機效率的最終目的。

01定、轉子銅損耗的控制

在電機的設計和工藝上采取一些措施，是降低損耗的頂層措施，也是降低定子銅損的基礎。比如在絕緣結構和操作工藝性一致的前提下，縮短定子繞組端部尺寸，減少定子繞組匝數，增加導電面積都是非常有效的措施。然而，由于各種原因，這些措施往往無法實施。在這種情況下，可能需要增加鐵件長度、擴大槽形和線徑、減少匝數等措施。然而，這些措施勢必會不同程度地增加材料成本。

除了以上措施外，通過改變槽形也是非常有效的措施：比如將原來的開口槽改為半開口槽，對于鑄鋁轉子電機，采用封閉槽，旨在充分利用鐵芯的齒槽形狀，使電機的氣隙系數盡可能大，漏抗不要太大，最終達到降耗的目的。

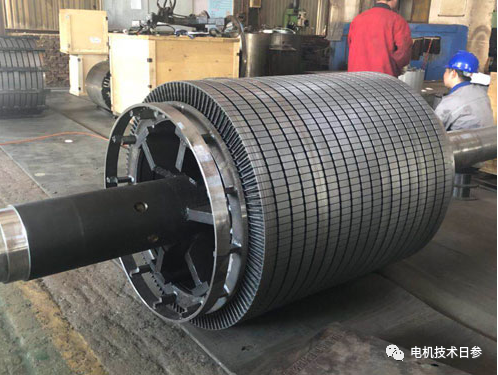

對于鑄鋁轉子電機，充分利用液態充型的工藝特點，最大限度地優化轉子沖片的槽形，如凸形、刀形、雙籠形、封閉槽設計等，都是非常有利的設計改進，對提高電機效率起到積極作用。

在工藝上，繞線纏繞、嵌線、絕緣處理等相關工序非常重要。如何實現較小端部繞組的順利開槽，如何減少繞組過程中的無效長度，如何通過絕緣處理更好地固化繞組，都是非常有效的降低損耗的工藝方法。在實際操作過程中，可以發現，同樣的線圈，男生纏繞的線圈比女生纏繞的線圈更有規律，好埋的材料更少。自動繞線機的線圈具有良好的線圈一致性，通過調節張力可以將無效材料減少到最小，有利于損耗控制。

00-1010鐵損、銅損和材料成本多的時候會成為矛盾，比如增加鐵長減少鐵損但增加銅損；通過使用比損耗較小的硅鋼片，鐵損降低，但材料成本再次上升?？傊瑴p少損失是一個系統工程，如何平衡是非常重要的。但如果排除其他因素，從鐵芯制造的過程控制來控制鐵損是有利的措施。

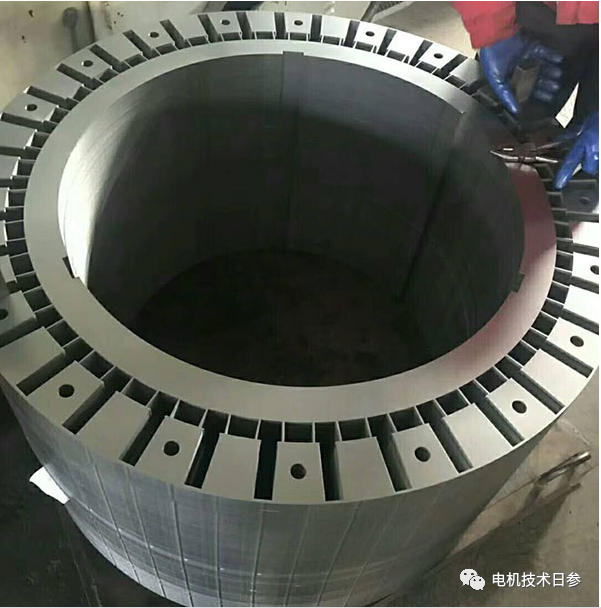

通過對設備和沖剪模具的改進，可以最大限度地減少?zèng)_片毛刺。通過沖壓方式的調整，保證了沖壓的一致性，疊片鐵芯足夠光滑，減少和消除了不必要的切邊和頓挫。通過必要的檢測和控制手段，可以保證硅鋼片的材料性能符合性。

02鐵損耗控制

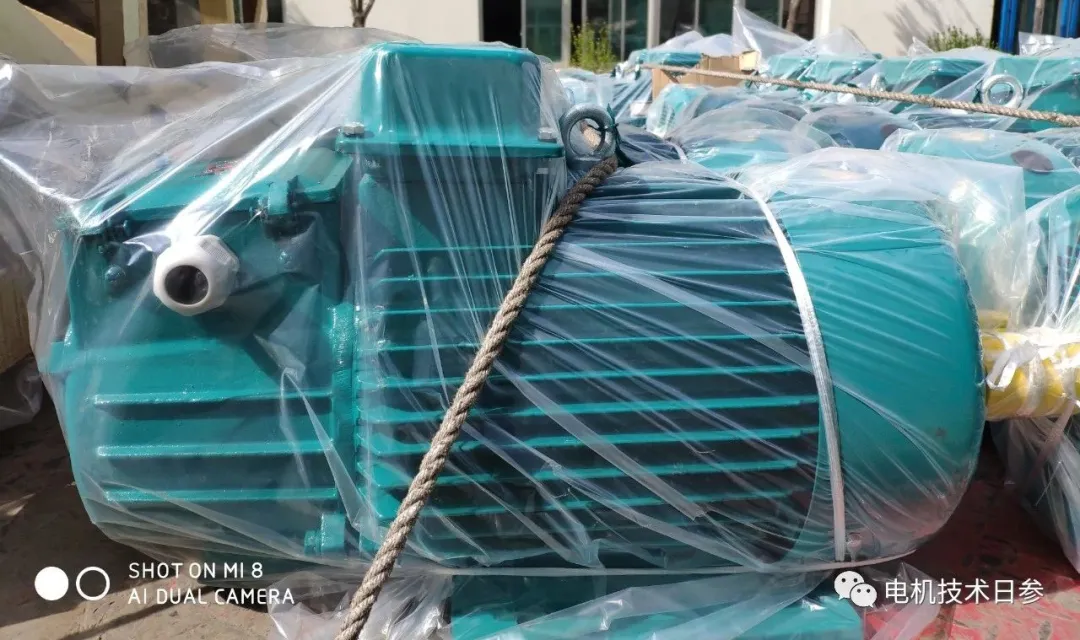

對于這個損失，讓我們從一個非常直觀的事實開始。對于自風扇冷卻的電機，比如最常見的YE2、YE3等電機，安裝風扇前后的空氣研磨損耗會有所不同，對于較大的風扇，差異會更大。風扇是用于電機冷卻的部件。沒有必要的冷卻措施，電機的溫升性能不符合要求。由于溫升的增加，銅的消耗量也會有不同程度的增加。如何實現機械損耗與冷卻效果的最佳匹配，可能需要大量的設計方案和試驗來驗證，而驗證的結果

以實際生產為例，RS型密封軸承和骨架油封也會不同程度增加電機數量。

的損耗。

04雜散損耗控制

相對于其他損耗的降低，雜散損耗的降低更具挑戰性，更多的時候在于技術層面的措施，如定子繞組的型式和節距選擇、定子氣隙大小、沖片槽形選擇、槽配合、轉子斜槽度選擇等內容；從工藝加工方面，增加轉子尺寸等相與鐵芯的接觸電阻、轉子表面加工方法等措施，對于電機雜散耗控制也比較有效。

綜合以上內容我們可以發現，電機損耗控制過程中，不同的措施可能會導致不同損耗的正向關聯或反向關聯，控制損耗提升效率的同時，也可能會對電機的其他性能造成不良影響。總之，電機產品上一項看似簡單但又很神秘的一種機械產品，要做電機大伽，可能你的一生都需要在電機的廣袤天地間辛勤耕作。

以上非官方發布內容，僅代表個人觀點。
