周末，我大學同學W哥打電話約女士加入“老地方”?？磥鞼哥有話要說，沈女士當然有牛排吃。W哥是某企業的設備技術總監。由于大學所學專業的特殊性，他對設備涉及的電機，尤其是進口電機的國產化非常感興趣，也很專注。最近W哥對某型號高速電機的繞線方案的選擇感到“驚訝”，還專門和女士討論了大胡子老外的“妙招”。

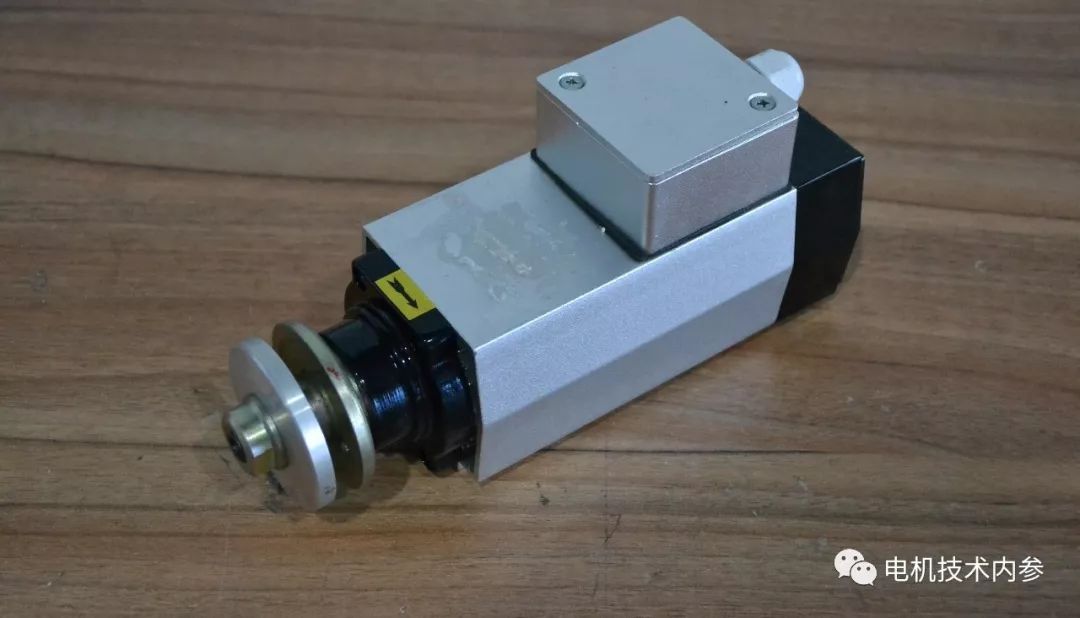

從電機標簽Ms的數據可知，電機運行速度高達5000 ~ 6000 rpm，電機結構非常緊湊。如果采用雙疊片繞組，工藝性差，繞組系數和槽利用率低；單層繞組比較理想，但是線圈端太長。考慮到各種制約因素，選擇雙層同心纏繞是上策，這是留胡子的設計師和老外的“套路”。
電機繞組的類型應與產品本身的結構特征相匹配。是好是壞，其實各有千秋。今天Ms就參考這個電機繞組的案例來談?wù)勲p層同心繞組。
每極每相槽數q和繞組型式
每極和q相的槽數是每極下各相繞組所占的槽數。將子槽數設置為z，相數設置為m，極對數設置為p，然后
q=Z/(2pm)……(1)

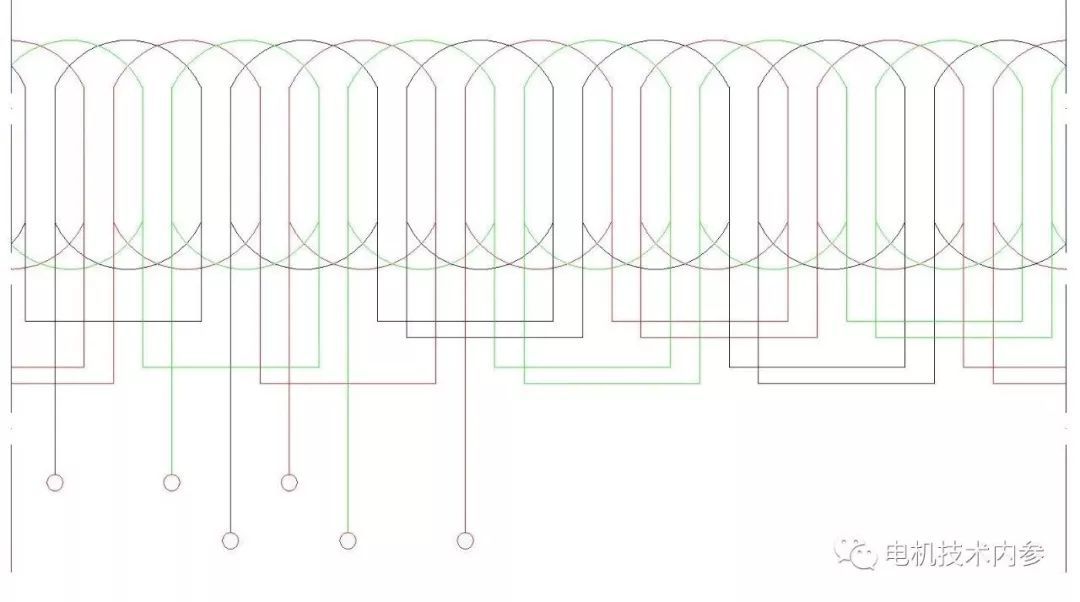

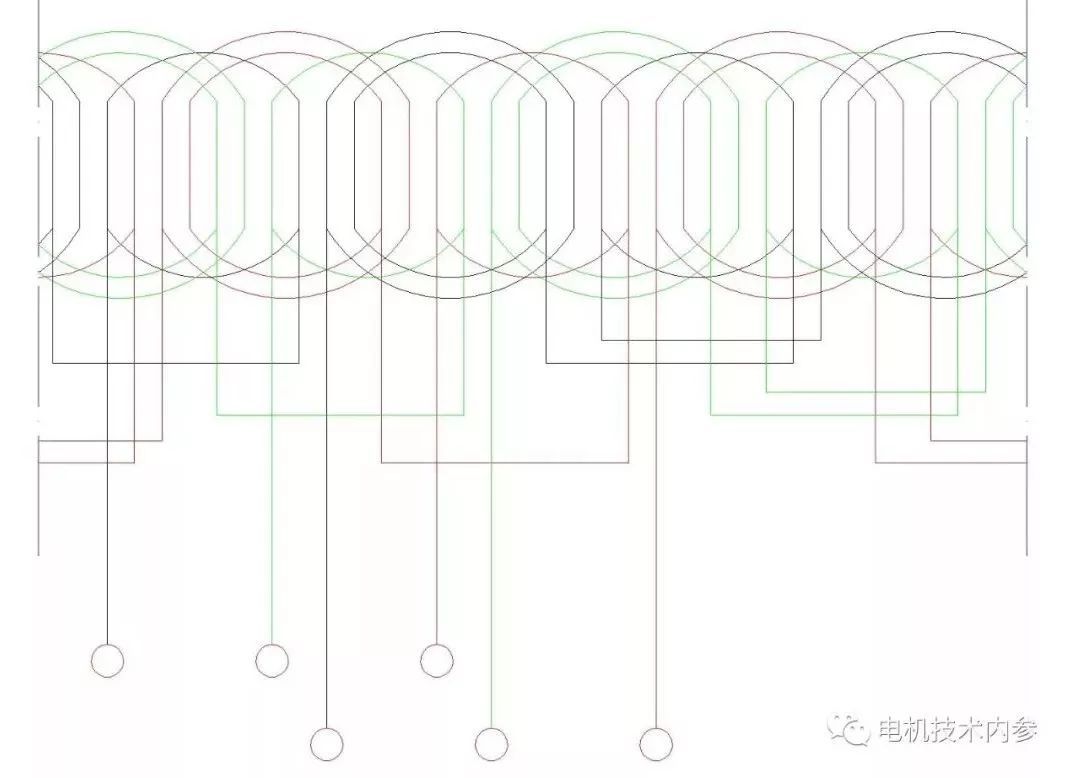

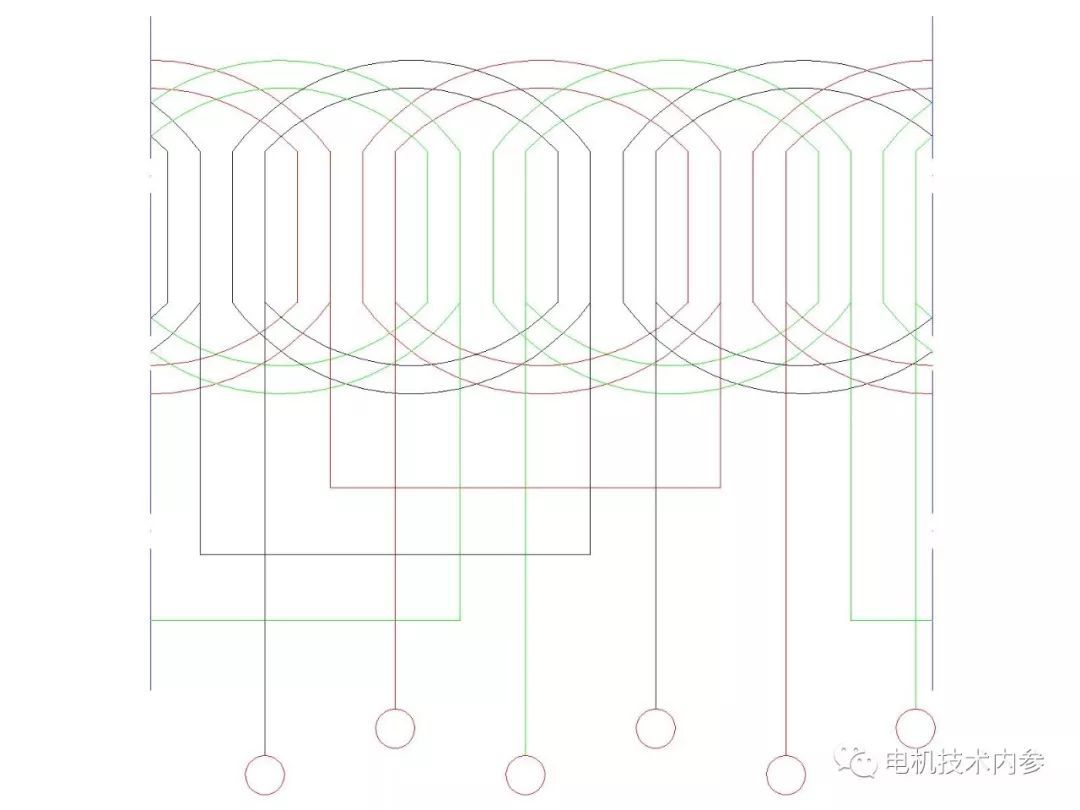

對于小型電機或小型2極電機，當q=2時，使用鏈條繞組，如圖1所示；當q=3時，使用交叉繞組，如圖2所示。當q4時，采用單層同心繞組，如圖3所示。
圖1
圖2
圖3
雙層同心繞組

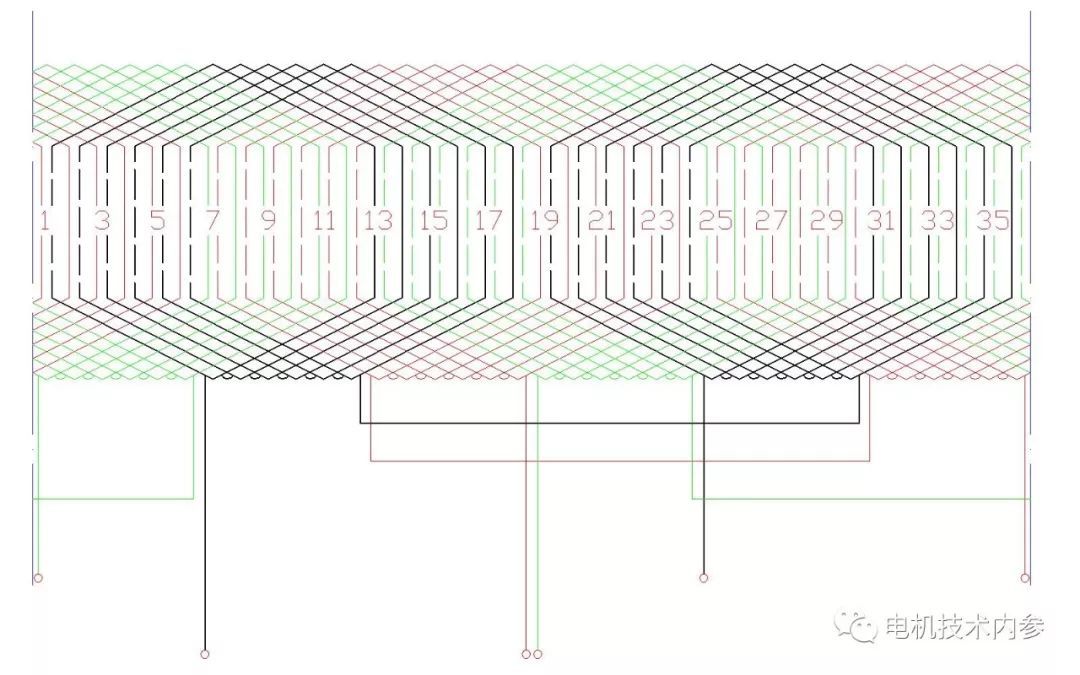

最小電機跨距角大，內腔空間小，所以要將導線插入雙疊片繞組極其困難。如何解決這個問題？答案是兩層同心。下面以2極、24槽、跨距為5(為使端長最小，跨距選擇為2q/3)為例，說明如何使雙層繞組同心。圖4是雙層卷繞方案。
圖4

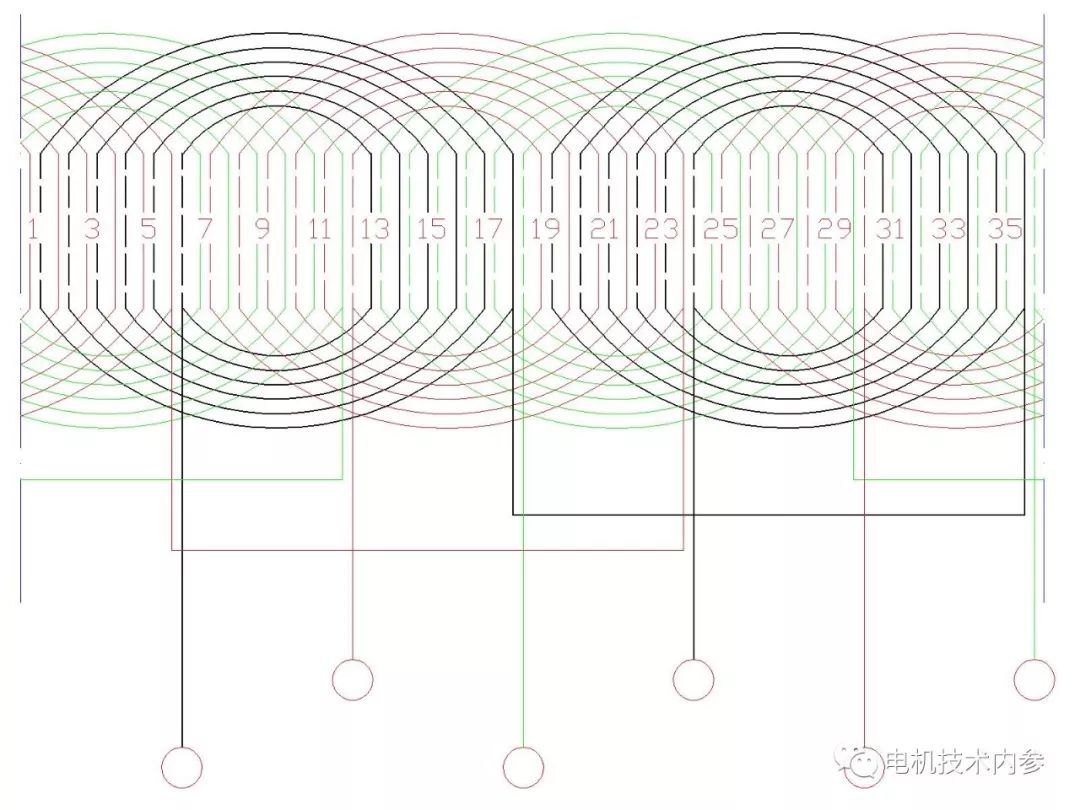

每個線圈側的端部連接不是圖4中的唯一方案，只要電流方向和附屬關系與圖4中所示的相同，該方案就完全等同?，F(xiàn)在把圖4中電流方向相反的線圈側，按照最近距離原理，逐一重組連接。結果如圖5所示。類似同心單層繞組，相當于雙層繞組，即繞組同心。
圖5
雙層同心繞組應用價值
雖然只是形式上的改變，但效果卻大不相同。——的結構，原本不能采用雙層繞組，可以在任何場合使用。
