電動機接地故障保護如何實現(電機的接地線作用)
時間:2022-06-29 08:37

對接地電機產品來說,這是一個非常關鍵的安全保護要求,不僅對電機本身如此,對操作人員和配套設備也是如此。GB14711和GB755是電機產品的兩個關鍵標準。對于接地的相關要求,標準中給出了具體內容。然而,由于認知或其他因素,許多電機制造商并沒有很好地處理電機的接地環節。

標準:電機必須有符合要求的保護接地裝置,電機底座與保護接地裝置之間應有永久、可靠、良好的電氣連接。當電機在設備底座上運動時,保護接地導體仍應可靠連接。

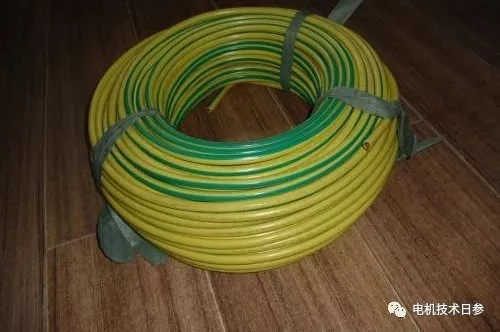

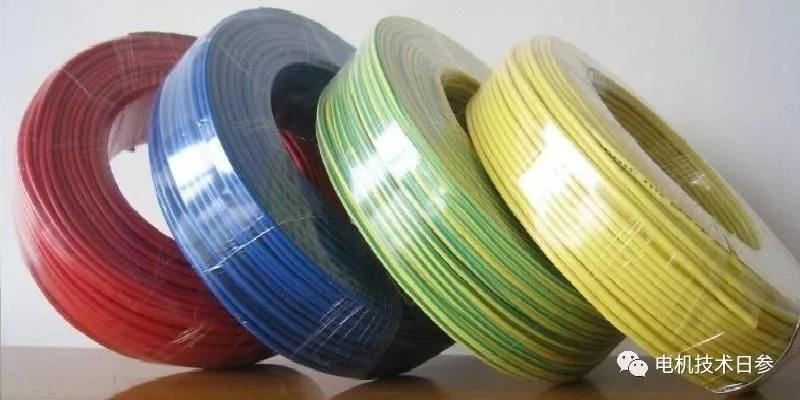

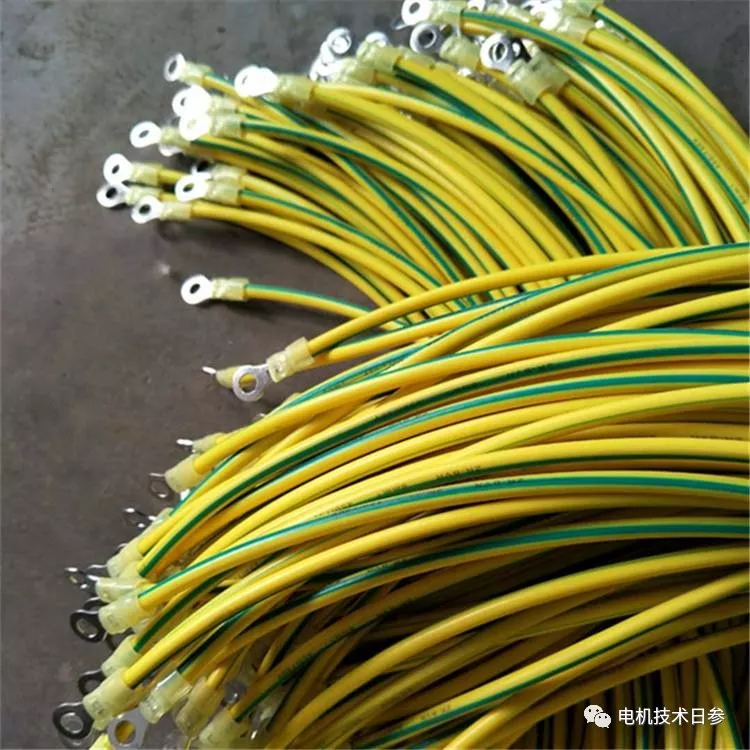

實際生產中,對于大多數電機產品,電機本體上只留有接地標記和接地螺絲,接地線由客戶提供。對于長引線電機,大部分接地線由電機制造商提供。然而,鑒于對接地線供需雙方的認知,總有一些電機的接地部分相當隨意,很多在接地線的顏色和直徑方面不符合要求。為了防止安全問題的發生,電機制造商和用戶都應該嚴格遵守規定。

電機接地保護的基本要求

電機必須有符合要求的保護接地裝置。電機底座和保護接地裝置之間應保持永久、可靠和良好的電氣連接。當電機在設備底座上運動時,保護接地導體仍應可靠連接。

如果電機使用端子連接接地導體,端子符合具體要求,保護接地端子的連接應可靠鎖緊,防止意外轉動,減小間隙和爬電距離,不用工具不能松動。

保護接地端子不應用于保護接地以外的其他用途。

保護接地導體、保護接地端子及其連接裝置的材料應兼容、抗電腐蝕、導電良好。如果使用黑色金屬,應采取電鍍或其他有效措施防止腐蝕。

保護接地導體應具有足夠的韌性,能承受電機的振動應力,在使用和安裝電機時,應采取適當?shù)谋Wo(hù)措施,防止其發生危險。

保護接地連接應能確保其真正穿過油漆等非導電涂層。連接方法可以是冷卷曲或其他等效方式,沒有鉸鏈,只有焊接。

穿過彈性橡膠底座的接地體應為金屬,不能使用導電橡膠接地。

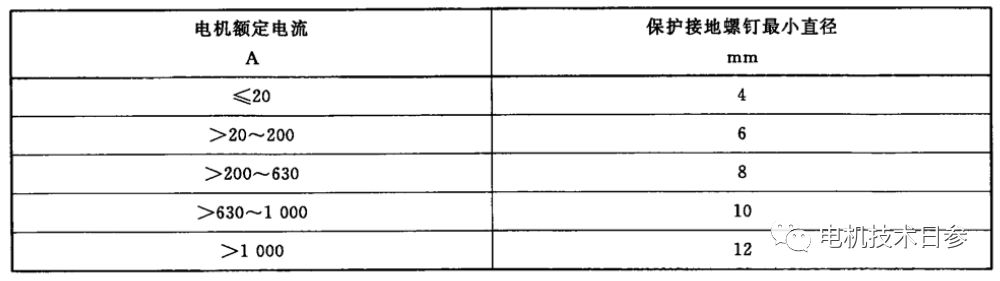

保護接地端子的螺釘和接地導體應有足夠的截面,保護接地螺釘?shù)淖钚≈睆饺绫?所示。

表1

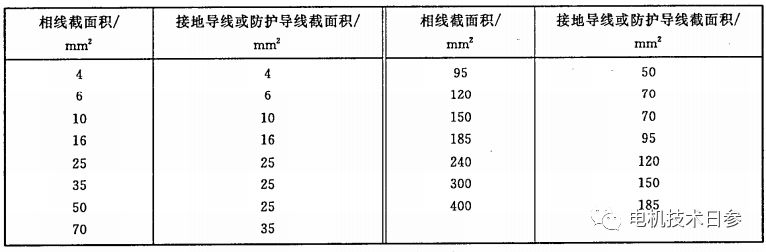

接地導線的截面積應符合規定,具體數值見表2。

表2

對于其他相線的截面積,接地導體或保護導體的截面積不應小于:(1)當相線截面積小于25mm2時,為同相線截面積;(2)相線截面積為(25~50)mm2時,為25mm2;(3)相線截面積大于50mm2時,為相線截面積的50%。

接地路徑的電阻不應大于0.1 。
